湖南娄底110K超高压交联电缆外护套故障测试仪使用报告

测试地点：湖南 娄底

测试人员：西安华傲公司 党堃 吴伊宁 娄底供电局 胡工 贺工

测试时间：2012年8月25日

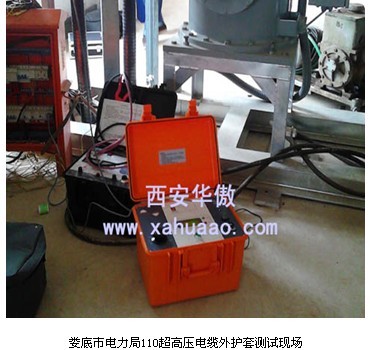

测试设备：WHT-2000电力电缆外护套故障测试仪（WHT-08电力电缆外护套故障定位仪、HDQ-15高压电桥电缆故障定位仪）

试验标准：110KV电缆外护套在10KV直流耐压下保证1min不击穿为合格

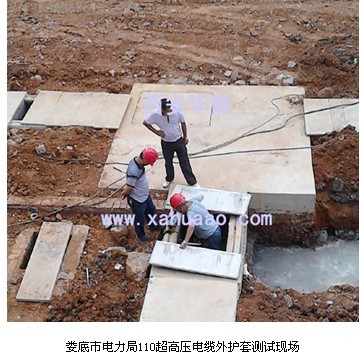

现场情况：此段电缆全长为850米，敷设方式为780米电缆沟敷设，70米为穿管后直埋，有一个中间接头，在500米处。使用电子兆欧表测试，C相护套绝缘为零。

测试过程：1. 测距，先将C相的外护套和B相（护套绝缘良好）护套对端短接，然后使用HDQ-15高压电桥电缆故障定位仪进行测距，测得数据为5.2%，按公式计算，L1=２·P‰·L得出故障点距离为90米处。

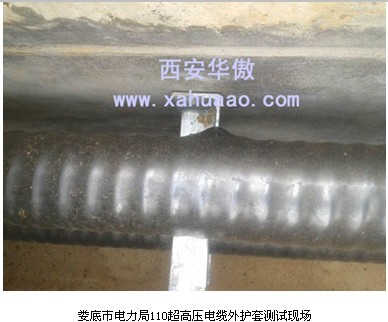

2.90米处的位置就在电缆沟道里，检查电缆沟道发现里面有一根扁铁做为了贯通的接地线，这样情况就不适合用跨步电压法去进行定位了。

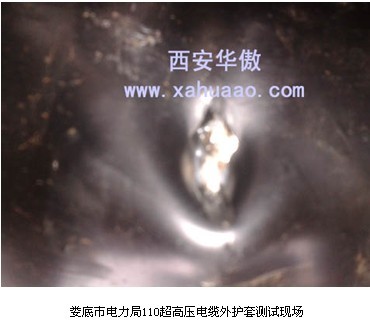

3.我们使用WHT-2000电力电缆外护套故障测试仪特有的区域判断方法，不到5分钟就找到了故障点。
