DTY-5000地下电缆探测仪

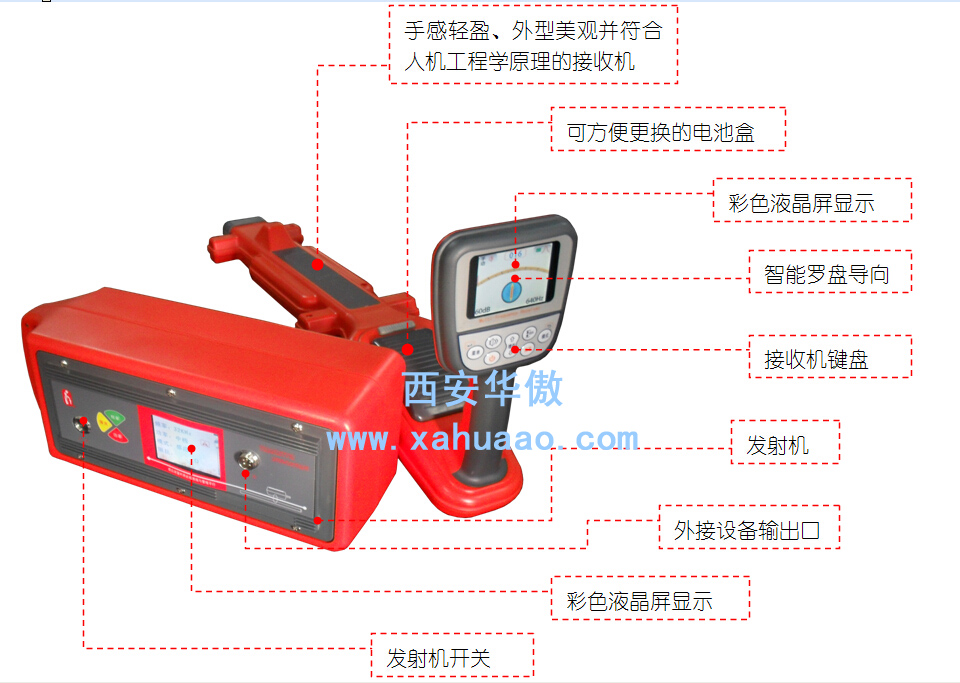

DTY-5000地下电缆探测仪是西安华傲公司开发研制的地下电缆探测仪，全新的外形设计符合人机工程学原理。显示均采用彩色液晶屏，背景灯可保证在任何情况下清晰显示信息。尤其是先进的窄带数字滤波技术，使得在任何强磁场下不受干扰，特别适合高电压强磁场环境下使用。在功能上增加了指向模式；使用方向箭头为操作者指示电缆的中心线，罗盘显示电缆的走向；另外也增加更多的频率，使操作者有了更多的选择，并可以需求制定频率。

DTY-5000地下电缆探测仪极大的满足当今各项电缆探测的全面技术水准的需求：运行电缆的路径查找及寻踪、运行电缆的识别判断、施工过程中的地下电缆普查、地埋电缆接地故障的查找、多种方法电缆深度的准确判读。DTY-5000地下电缆探测仪是西安华傲研发生产的系列地下电缆探测仪中最新型的地下电缆探测仪，主要解决了生产、供电、施工部门日益增多的地下电缆的路径查找、电缆埋深探测、电缆对地故障的检测、电缆搬移施工过程中产生的电缆识别等综合问题。

西安华傲用最新的理论方法、独特的数字信号处理技术研制出新一代数字型地下电缆探测仪。它的研制成功极大地填补了我国在电力电缆探测仪方面的空白，DTY-5000地下电缆综合探测仪的产生使我国的电缆探测技术达到了一个崭新的高度。

运行电缆路径的查找：

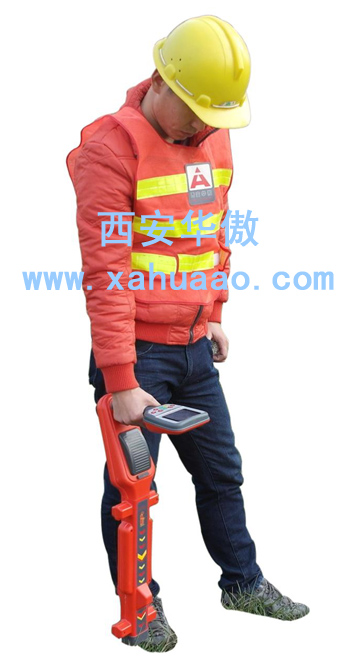

DTY-5000地下电缆探测仪可以轻松解决带电电缆路径查找、电缆埋深测量的问题。其过程是：将发射耦合钳夹住待测运行电缆，发射机通过耦合钳在目标电缆上产生耦合信号。沿电缆路径即可接收到发射机施加的信号。

仪器接收机单独使用还能探测运行电缆的50Hz频率信号，这种工作方式对于区分带电电缆及不带电电缆是非常是实用的，以及施工前探测电力电缆，在这种方式中，不需要使用发射器。

地下电缆的盲测：

在某些情况下如：电缆施工、电缆搬移，操作者不可能接近电缆来进行直接连接或使用耦合夹钳，此时可使用发射机内置的感应天线来发射输出信号，将信号感应到被测地下电缆上来进行定位探测。

运行电缆的识别：

将发射机通过发射耦合钳卡在电缆上，在另一端电缆的暴露处用接收耦合钳连接接收机并卡在被测电缆上。此时根据信号大小就可判断哪一根为加信号电缆。（此方法需多配一把特制接收钳）。接收机与接收钳及发射机联合使用时，可以用于电缆带电状态判别。

直埋电缆故障的查找：

本仪器可应用跨步电压法判断直埋电缆的对地绝缘电阻小于2MΩ以下的电缆故障；也可用信号强弱法判断电缆开路短路故障以及电缆相间短路故障。DTY-5000地下电缆探测仪改变了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明了，使用一看即会。

发射机:
工作频率：工作频率：512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
工作模式：直连、耦合、感应
匹配负载：5欧姆——3000欧姆
输出功率：随匹配负荷1～10瓦自动调节，电阻为5－3000 欧姆；
液晶显示：自动背光照明，显示输出能量、运行模式、自检状态、负荷电阻、电压等；
电池型号及寿命：6节1号充电电池，连续工作4-8小时；（视所选频率及功率档位）；
过热过流：自动保护
电池状态：图形显示；

功率输出：四档输出
电池类型：6节一号镍氢充电电池
尺寸大小：390（长）×160（宽）×150（高）
重量：3.3公斤

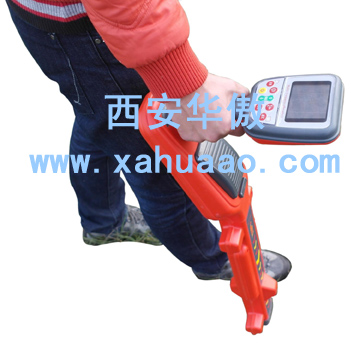

接收机:
工作频率：50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz
具有彩色 导向罗盘指示管线走向
自动识别外接附件

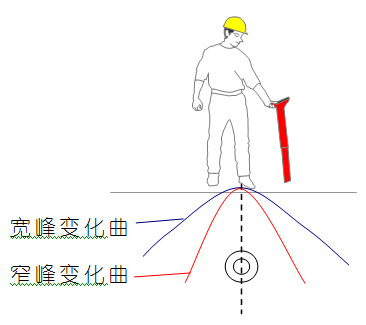

天线模式：波峰法、宽峰法、宽峰箭头、波谷法
信号强度：图形与数字显示，量程0～999，可指示最大信号强度
增益控制：自动增益和手动增益，动态增益范围为0dB～100dB
探测深度：最大探深不小于10米（直连法）
最大探测距离：直连法时绝缘良好的电缆最大可达15km
深度显示：数字显示，最大可探测达2.5m，可选择实时显示
电流显示：显示被测电缆的有效电流值，可选择实时显示
声音指示：随信号强度变化的调频音调
电量显示：图形显示
精度*：±(5-12)%≤2.5m
采用3.5寸彩色液晶显示屏，液晶屏背光亮度可调且
内置6节1.5V 2200mAH可充电镍氢电池供电
配套智能型镍氢电池充电器，9V 800mA
充满后连续工作时间大于6小时，间断工作大于16小时
工作温度：-20℃--70℃
*取决于现场环境、非同心线的形状、临近线缆的数目以及土壤的返回电流
