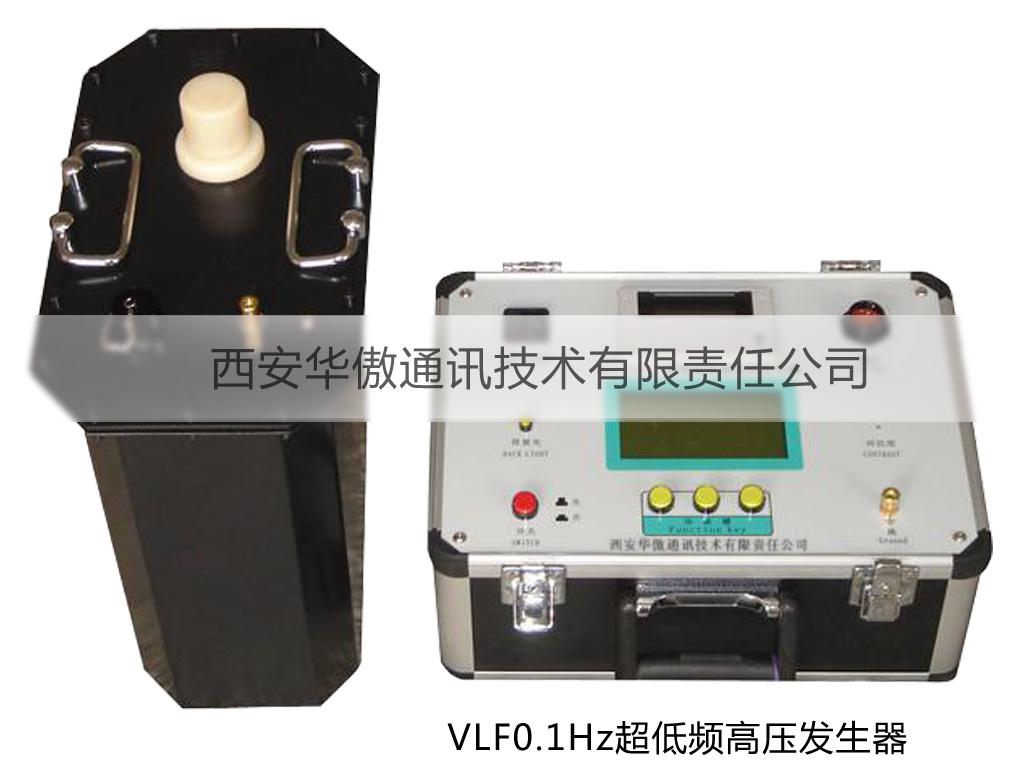

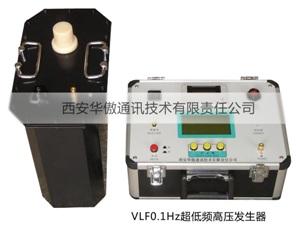

VLF0.1Hz超低频高压发生器

VLF0.1Hz超低频高压发生器产品介绍

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术。0.1Hz超低频技术具有明显的优点,在发达国家已得到广泛的应用,是耐压试验的首选。VLF系列微机式超低频高压发生器是我公司自主开发的最新产品,性价比远远高于同类进口产品,特别适VLF0.1Hz超低频高压发生器主要特点用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、发电机和变压器等)耐压试验。VLF0.1Hz超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

VLF0.1Hz超低频高压发生器性能特点

技术先进:采用数字变频技术,微电脑控制,测试过程全自动化。
操作方便:接线简单,操作方便。
保护全面:四重保护,动作迅速(动作时间≤20ms), 仪器安全可靠。具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小20ms。具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
安全可靠:控制器和高压发生器低压连接,光电控制,安全可靠。高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
配置齐全:液晶汉字显示,自动存储,自动打印。
测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
体积小、重量轻:理论上容量为工频的1/500,所以体积小、重量轻。
电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
等效性好:科学理论和实践证明,0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
破坏性小:0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性,有害极化电荷不会进入电介质。
技术先进:采用最新电力电子元件,微电脑控制,安全简单,操作方便,数据可靠。

VLF0.1Hz超低频高压发生器技术参数

输入电压、频率:交流220V±5%,50Hz
输出高压精度:≤3%
电压正负峰值误差:≤3%
电压波形失真度:≤5%
使用条件:户内、户外;温度:-10℃~+40℃;湿度:≤85%RH
尺寸:320*170*300 mm
系列产品主要技术参数表
型号峰值电压测量范围重量用途
VLF-30/1.130kV0.1Hz时≤1.1μF
0.05Hz时≤2.2μF
0.02Hz时≤5.5μF
控制器:4kg
升压器:25kg
0kV及以下电压电缆、发电机等
VLF-50/5.050kV0.1Hz时≤5.0μF
0.05Hz时≤10μF
0.02Hz时≤25μF
控制器:5kg
升压器:55kg
用于电缆故障的烧穿
VLF-80/1.180kV0.1Hz时≤1.1μF
0.05Hz时≤2.2μF
0.02Hz时≤5.5μF
控制器:5kg
升压器:45kg
35kV及以下电压电缆、发电机等

VLF0.1Hz超低频高压发生器耐压试验比较


比较内容工频耐压变频耐压0.1Hz耐压直流耐压
等效性
绝缘破坏性
操作安全性较低较低较低
试验接线复杂最复杂最简单复杂
设备体积重量最大较大最小

VLF0.1Hz超低频高压发生器产品配置

标准配置:发生器主机、专用高压连接电缆、专用低压连接电缆、电源线、电源保险管、放电棒
