西安华傲电缆故障测试仪成功解决郑州供电段10KV电缆故障

2015年6月3日，西安华傲应郑州供电段北站电修车间要求，前往郑州北站进行10KV电缆故障测试，并对相关人员进行KC-900电力电缆故障快测系统的培训。

测试时间：2015年6月3日

参与人员：西安华傲苏工；郑州供电段王工、李工

测试地点：郑州北站

测试仪器：KC-900电力电缆故障快测系统

测试过程：

6月3日到达郑州火车北站，通过与客户沟通及实地考察得知，故障电缆为10KV供电电缆，电缆绿相坏，绝缘为0M。

先用测距主机KC-900电缆故障测试仪的低压脉冲法进行测距，测得绿相为短路波，且距离为869米，初步判断为869米的地方电缆出现故障；然后加高压用高压闪络法进行测距，测得距离显示为875米，所以判定870米左右的地方就是故障点。

确定故障点距离后，用DTY-2000电缆路径探测仪寻找故障电缆路径，发射机的红夹子夹绿相，黑夹子接地，找到路径后进行测试，深度显示80cm，全线无衰减。

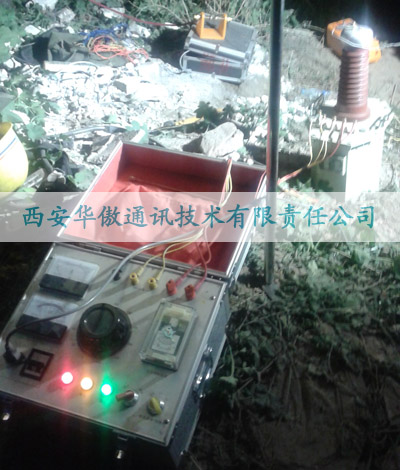

电缆故障测试现场图一

接下来用电缆故障测试高压信号发生器给故障电缆加压，使故障点打火放电，然后用DDY-3000电缆故障定位仪进行精确定点，确定故障点具体位置。最后开挖验证，结果准确无误。

测试总结：对于电缆故障测试来说，测试过程中每一步的准确探测都是尤为重要的，如果某一步的测试结果有误，故障点位置就会出错，甚至测试不出结果。因此在测试过程中一定要细心谨慎，特别是电缆路径的查找和故障点的精确定位。

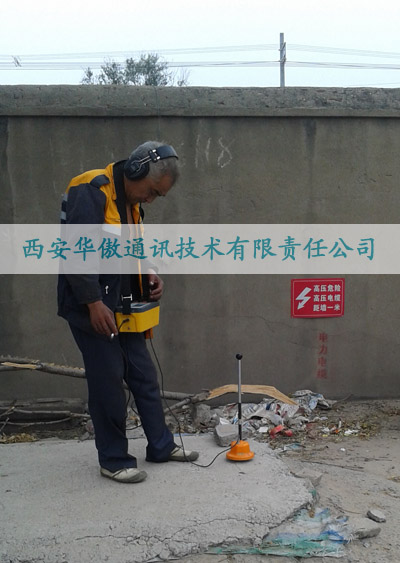

电缆故障测试现场图二

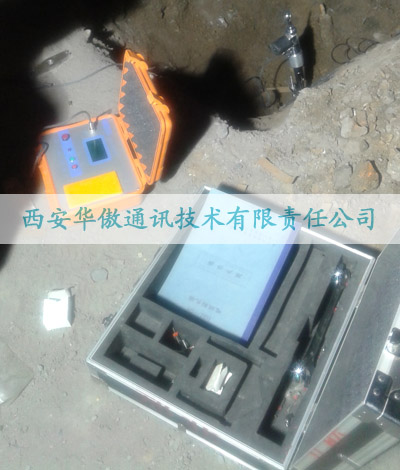

电缆故障测试现场图三
