枫叶别墅苑电缆故障测试仪测试报告

测试时间：2015年3月30日

测试仪器：DZY-3000电缆故障测试仪、DTY-2000地下电缆探测仪、DDY-3000电缆故障定位仪、HGD-32一体化高压信号发生器

参与人员：西安华傲：张工、杜工、吕工、周工，枫林别墅苑工作人员

现场情况：电缆是三线四线制铜芯低压电缆，全长86米

测试过程：现场电缆是三相四线制铜芯电缆，电缆全部从配电柜和用户端摘掉，电缆是给四户别墅业主供电用的。

测试步骤：

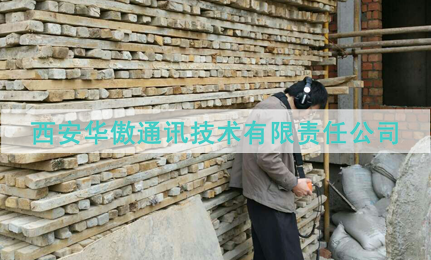

据客户介绍说推不上闸，用500V摇表显示四相绝缘全部为零，摇完之后用DZY-3000电缆故障测试仪测出全长86米，据故障点距离24米，完了之后用我们用DTY-2000地下电缆探测仪找出准确的路径，由于现场施工，24米前后的地方被建筑物挡住，没法用A字架去扎，所以我们开始用HGD-32一体化高压信号发生器加高压，在距离信号施加点24米左右地方听到打火放电声，经过反复测听，最后在现场一堆木头的旁边定出了故障点。

测试总结：这次的现场虽然说比较简单，测试也比较顺利，但对我来说也是很宝贵的经验，提升了我对测试的自信心，也充分体现出了我们仪器的优越的性能。

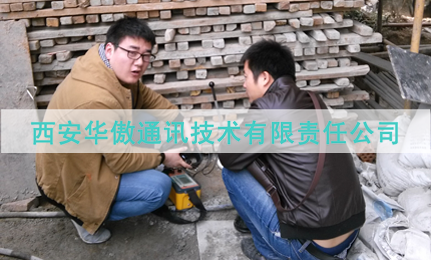

电缆故障测试仪培训现场

电缆故障测试仪培训现场
