信阳供电段花园供电车间10KV供电电缆故障测试报告

测试时间：2015年4月2日

测试地点：信阳供电段花园供电车间

测试仪器：KC-900电缆故障测试仪

参与人员：西安华傲周围 苏鹏鹏 吕志龙 供电段花园车间李主任等

现场情况： 4月2日中午到达花园供电车间，了解到有两条10KV的铝芯电缆存在故障，电缆两端都已经全部甩开，了解具体情况后开始测试。 缆是三相四线制铜芯电缆，电缆全部从配电柜和用户端摘掉，电缆是给四户别墅业主供电用的。

现场一：

首先我们用5000V摇表进行故障性质的判断，绿相对地5兆欧左右，红相和黄相对地均为300兆欧以上，所以判断故障性质为绿相对地呈高阻故障。然后用KC-900主机对电缆进行测距，测得电缆全长为1041米。用该测试系统“三次脉冲法”测得故障距离为786米。随后我们用DTY-5000电缆综合探测仪进行电缆路径的查找，走到差不多700米的地方我们发现路径上面有一个很深的建筑坑，据现场李主任介绍说施工的时候将电缆挖坏过，接好之后由于连续下雨，这个坑有些塌陷，所以我们就怀疑故障点就在这个地方，因此我们用HGD-32一体化高压信号发生器给电缆施加高压脉冲信号，使电缆故障点打火放电，然后用DDY-4000智能定位仪在深坑下面以及附近试图进行精确定位，可是结果却没听到打火放电声。最后决定让现场的配合人员用皮尺进行量出在测得786米的大概地点，测量的结果却是距深坑前面还有160米，此点距末端的距离也正好吻合，所以我们就在距测试点786米进行定点，不过在30米左右的范围之内听到了三个明显的放电点，最后就将故障点定在了这三个点。

现场二：

用5000V摇表进行测试，发现电缆的黄相对地阻值基本为0欧姆，其他两项阻值都为10兆欧，所以判断为黄相对地故障，完了之后用KC-900主机对电缆进行测距，测得电缆全长2567米，用“三次脉冲法”测得故障距离为2416米，基本上末端，因为现场的李主任对这条电缆的路径非常清楚，所以加压后我们就直接开车到距电缆末端100米前后的地方用DDY-4000智能定位仪定点，都没听到打火放电声。但是据现场的李主任介绍说在附近有做过接头，所以我们就去接头的地方测试，结果还是没听到打火放电声。这个时候我们就直接到末端的电杆附近去测听，结果在灯杆下面的金属护管里面听到很明显的打火放电声，最后就将故障点定在了此处。

测试总结：本次测试的两条电缆均为铝芯电缆，且电缆长度相对较长，在测试时必须注意找路径和故障距离的测试。这样才能确保在定点时很顺利，还有就是铝芯电缆的放电有时候很特殊，必须扩大定点范围。

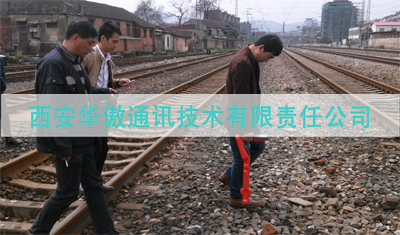

电缆故障测试仪培训现场
