栾川DZY-2000电缆故障测试仪、ZMY-2000直埋电缆故障测试仪使用报告

测试时间：2009年7月30日至7月31日

测试地点：栾川

测试仪器：DZY-2000电缆故障测试仪、ZMY-2000直埋电缆故障测试仪

测试人员：曹鑫

测试过程：

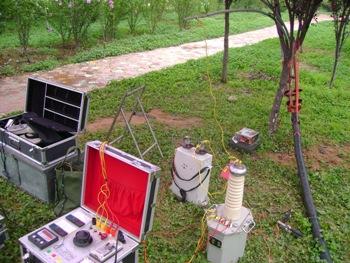

被测电缆为10KV电缆，使用摇表测出其中B、C两相与外铠绝缘阻值为零同时对地短路。首先使用DZY-2000电缆故障测试仪主机使用“低压脉冲法”对故障相进行测试，由于是“高阻故障”所以只得出电缆全长516米，后使用ZMY-2000直埋电缆故障测试仪进行精确路径查找，同时利用“电磁感应法”找出疑似故障点。由于电缆路径复杂，埋深不等（最深处4米最浅处50公分）有“电缆盘圆”和“架空”情况，所以只可找出精确地电缆走向。找出电缆走向后使用“高压设备”对故障两相施加一“高压脉冲”使故障点击穿放电。

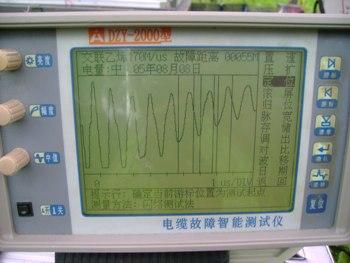

首先对B、C两相加电，故障点未击穿（阻值太低，怀疑死接性故障）后单对外铠加电使外铠对大地放电。升压到16000V时故障点击穿放电，泄流达到9A。测出波形为正旋波的近距离波形，得出故障点位55M处。

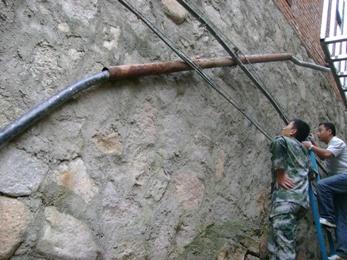

用电缆故障定点仪在电缆盘圆处（距测试端50M左右）听见声音，由于电缆走向复杂暂不能经确定点，后在电缆上墙处听见放电声，可由于时“封闭性故障”电缆全线有声音。

第二天用高压设备对电缆C相和钢凯加电后故障点仍能击穿放电，得出波形与昨天几乎相同。由于“封闭性故障”仍全线有声音。

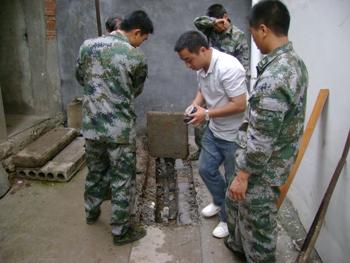

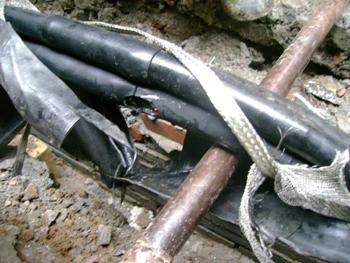

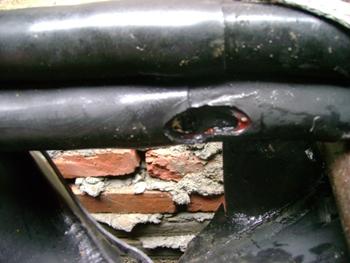

在院内的电缆沟处能看见电缆，所以想打开缆沟进行声音比较（缆沟处距测试端50M左右，和电缆盘圆处在一起），打开缆沟后听见明显放电声，打开全部盖板后看见一电缆接头处随着放电明显振动（此处确定为电缆故障点），打开电缆外皮后放电看见电火花并找到电缆故障点。

电缆锯开后对两端电缆相线及外铠使用摇表测绝缘值。此处到测试端这段电缆正常，另一边电缆三相对铠绝缘上不去。发现“线芯向外流水”两小时后使用摇表得出单C相对外铠绝缘值几乎为零，其他相线绝缘值正常。怀疑是由于电缆进水影响绝缘。用高压设备对电缆加一直流高压打开过流保护。过流保护开关放在5A处。加一10000V高压，电流表为1A，过一会为0.5A后升压制25000V，10分钟没有出现过流保护现象，绝缘阻值有所上升。说明电缆没有故障。后使用“直流高压发生器”对电缆进行30000V耐压试验。一切正常，C相为正常相，由于电缆进水所以阻值很小。做接头后电缆正常使用。
