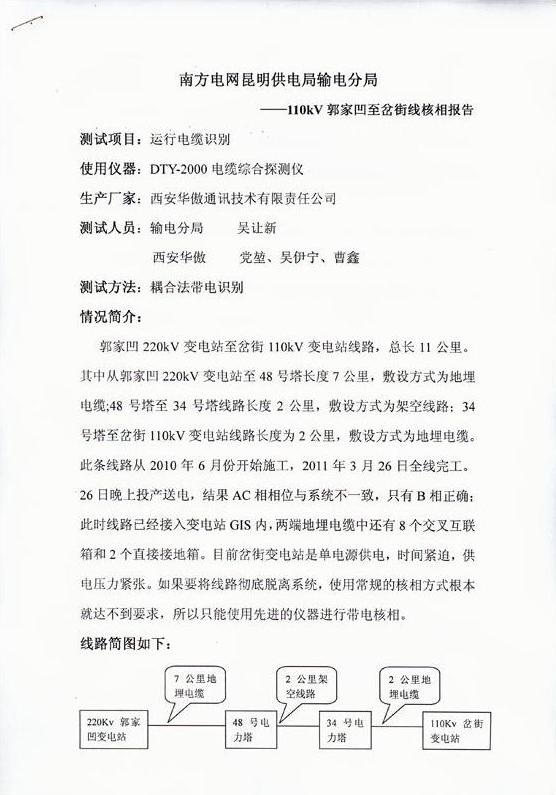

南方电网昆明供电局输电分局带电电缆识别仪使用报告

——110kV郭家凹至岔街线核相报告

测试项目：运行电缆识别

使用仪器：DSY-2000T电缆识别及寻踪仪

生产厂家：西安华傲通讯技术有限责任公司

测试人员：输电分局   吴让新

西安华傲   党堃、吴伊宁、曹鑫

测试方法：耦合法带电识别

情况简介：

郭家凹220kV变电站至岔街110kV变电站线路，总长11公里。其中从郭家凹220kV变电站至48号塔长度7公里，电缆敷设方式为地埋电缆;48号塔至34号塔线路长度2公里，敷设方式为架空线路；34号塔至岔街110kV变电站线路长度为2公里，敷设方式为地埋电缆。此条线路从2010年6月份开始施工，2011年3月26日全线完工。26日晚上投产送电，结果三相的相序出现问题，只有B相正常，A、C相反相；此时线路已经接入系统，两端地埋电缆中还有8个交叉互联箱和2个直通接地箱。目前岔街变电站是单电源供电，供电局生技部规定要在29日投产，时间紧迫，如果要将线路彻底脱离系统，使用常规的核相方式根本就达不到要求，所以只能使用先进的仪器进行带电核相。

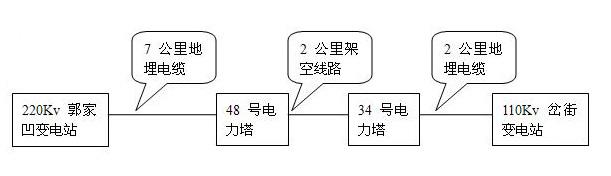

线路简图如下：

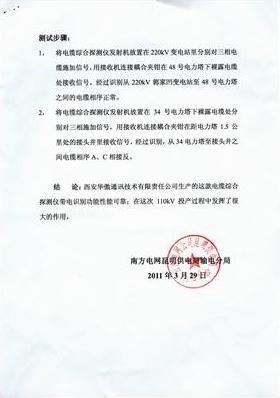

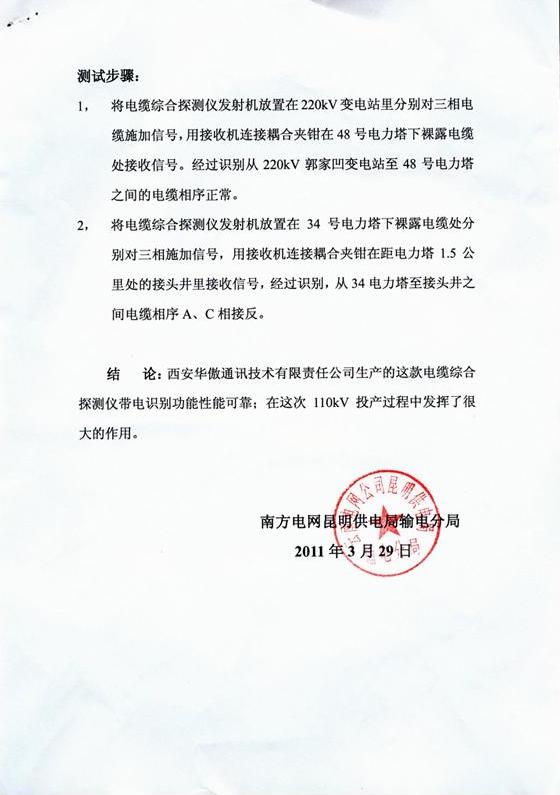

测试步骤：

1、将电缆综合探测仪发射机放置在220kV变电站里分别对三相电缆施加信号，用接收机连接耦合夹钳在48号电力塔下裸露电缆处接收信号。经过识别从220kV郭家凹变电站至48号电力塔之间的电缆相序正常。

2、将电缆综合探测仪发射机放置在34号电力塔下裸露电缆处分别对三相施加信号，用接收机连接耦合夹钳在距电力塔1.5公里处的接头井里接收信号，经过识别，从34电力塔至接头井之间电缆相序A、C相接反。

结论：西安华傲通讯技术有限责任公司生产的这款DSY-2000T电缆识别及寻踪仪带电识别功能性能可靠；在这次110kV投产过程中发挥了很大的作用。

南方电网昆明供电局输电分局

2011年3月29日
