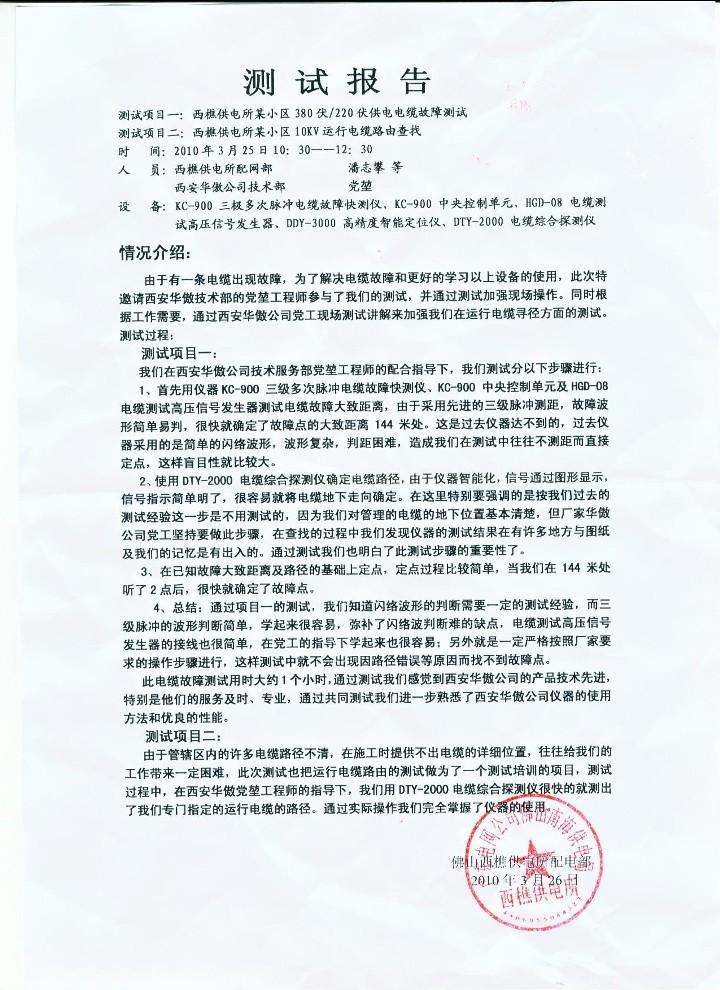

西樵供电所电缆故障测试仪使用报告

测试项目二：西樵供电所某小区10KV运行电缆路由查找

时间：2010年3月25日10：30——12：30

人员：西樵供电所配网部    潘志攀等

西安华傲公司技术部    党堃

设备：KC-900三级多次脉冲电缆故障快测仪、KC-900中央控制单元、HGD-08电缆测试高压信号发生器、DDY-3000高精度智能电缆故障定位仪、DTY-2000电缆综合探测仪

情况介绍：

由于有一条电缆出现故障，为了解决电缆故障和更好的学习以上设备的使用，此次特邀请西安华傲技术部的党堃工程师参与了我们的测试，并通过测试加强现场操作。同时根据工作需要，通过西安华傲公司党工现场测试讲解来加强我们在运行电缆寻径方面的测试。

测试过程：

测试项目一：

我们在西安华傲公司技术服务部党堃工程师的配合指导下，我们测试分以下步骤进行：

1、首先用仪器KC-900三级多次脉冲电缆故障快测仪、KC-900中央控制单元及HGD-08电缆测试高压信号发生器测试电缆故障大致距离，由于采用先进的三级脉冲测距，故障波形简单易判，很快就确定了故障点的大致距离144米处。这是过去仪器达不到的，过去仪器采用的是简单的闪络波形，波形复杂，判距困难，造成我们在测试中往往不测距而直接定点，这样盲目性就比较大。

2、使用DTY-2000电缆综合探测仪确定电缆路径，由于仪器智能化，信号通过图形显示，信号指示简单明了，很容易就将电缆地下走向确定。在这里特别要强调的是按我们过去的测试经验这一步是不用测试的，因为我们对管理的电缆的地下位置基本清楚，但厂家华傲公司党工坚持要做此步骤，在查找的过程中我们发现仪器的测试结果在有许多地方与图纸及我们的记忆是有出入的。通过测试我们也明白了此测试步骤的重要性了。

3、在已知故障大致距离及路径的基础上定点，定点过程比较简单，当我们在144米处听了2点后，很快就确定了故障点。

4、总结：通过项目一的测试，我们知道闪络波形的判断需要一定的测试经验，而三级脉冲的波形判断简单，学起来很容易，弥补了闪络波判断难的缺点，电缆测试高压信号发生器的接线也很简单，在党工的指导下学起来也很容易；另外就是一定严格按照厂家要求的操作步骤进行，这样测试中就不会出现因路径错误等原因而找不到故障点。

此电缆故障测试用时大约1个小时，通过测试我们感觉到西安华傲公司的产品技术先进，特别是他们的服务及时、专业，通过共同测试我们进一步熟悉了西安华傲公司仪器的使用方法和优良的性能。

测试项目二：

由于管辖区内的许多电缆路径不清，在施工时提供不出电缆的详细位置，往往给我们的工作带来一定困难，此次测试也把运行电缆路由的测试做为了一个测试培训的项目，测试过程中，在西安华傲党堃工程师的指导下，我们用DTY-2000电缆综合探测仪很快的就测出了我们专门指定的运行电缆的路径。通过实际操作我们完全掌握了仪器的使用。

佛山西樵供电所配网部

2010年3月26日
