广东省东莞市供电局樟木头分局电缆故障测试报告

测试时间:2015-1-15

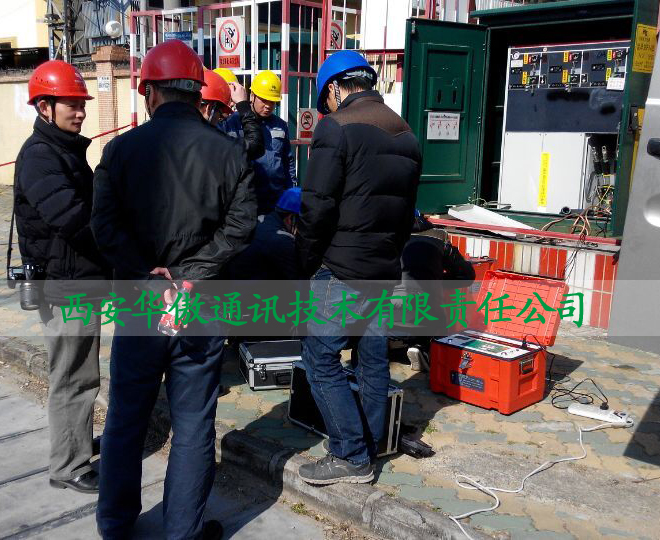

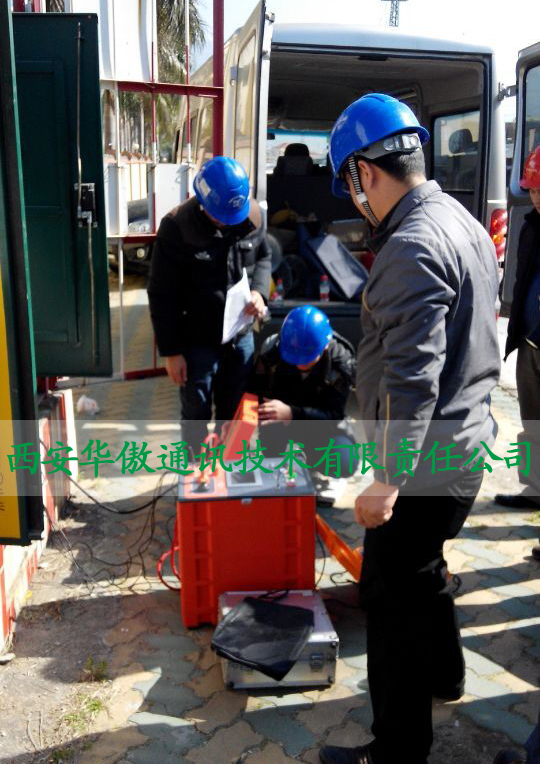

樟木头分局电缆故障测试现场

测试地点:樟木头镇

测试人员 : 东莞供电局樟木头分局
西安华傲通讯技术有限责任公司 张彪

测试设备:KC-900电缆故障快测系统

此电缆为三芯10KV铜芯缆,埋设环境为全沟道。因在前两月供电局给电缆做实验,导致电缆受损伤,后期无法送电。其后,供电局又找到其他测试厂家前来测试,花费一天时间没有测出故障点,无功而返。

此次我公司携带先进的KC-900电缆故障快测系统设备抵达现场进行测试。通过对电缆的绝缘进行测试,为单相接地故障。使用测距仪测试到电缆全长为675米,而后使用传统的闪络法测试故障点无法看到故障距离。后分析,此故障可能为接头处故障,放电量较小,放电时间短,没有足够的燃弧时间,故障点距离也当然是无法测试出来的,这也是先前其他厂家没有测出故障点的原因所在。此时,传统的闪络测试方法已无法蒱获故障点信息,要想得到故障点准确距离,必须使故障点放电量加大,加大燃弧时间。后使用我公司设备先进的三级脉冲法进行测试,首先将高压一体机的电压增大(0-32KV连续可调),当能量足够时,其次再利用加长燃弧时间的中控设备进行控制,来达到三级脉冲法的测距要求。触发后,测距仪在第一时间内已经获取到了故障点的标准波形,进行对比后,故障点为384米,故障波形很明显。这种先进的三级脉冲法测距,KC-900电缆故障快测系统大大的提高了采集信息的成功率,也大大去掉了传统的闪络法因人为经验的不足,导致测试常常失败的问题。

后用定位仪准确在384米找到故障点。挖开后,故障点确实为接头处故障。整个测试时间用时约1小时。

而后,供电局人员说道:这种三级法的使用确实需要的经验性东西很少,方法也很简单,对我们经验少的人来说是个好东西,传统的闪络法需要的经验太多了,有时候把人搞得晕头;最重要的是采集故障波形的成功率很高,一下就能得到故障距离,大大提高了工作的效率,整体来说,东西不错。

总结:同样的故障点,不同样的设备,测出来的结果却大有不同,好的设备更需要去验证,去说明。
