CI-2000电缆识别仪

CI-2000电缆识别仪产品介绍

CI-2000电缆识别仪是华傲公司根据电缆识别市场需求,最新研发出电缆识别的一种新型电缆识别仪的专用仪器,CI-2000电缆识别仪主要创新点在于:首先整套电缆识别仪采用电池供电,彻底摆脱了对220v市电的依赖,更加有利于CI-2000电缆识别仪型号选型野外工作;其次电缆识别耦合钳采用柔性夹钳,更利于电缆密集、电缆粗重的场合使用;第三在显示界面上采用大屏幕彩色液晶显示、语音提示,提高了电缆识别中的效率,简单易操作。CI-2000电缆识别仪以闭合检测方式定性、定量、定向三大参数为电缆识别判断依据,具有电缆识别判别准确、快速、操作简单、轻便、易携带、不用市电、应用范围广等特点,是目前国内同类电力电缆识别仪中技术最先进、性能最优越的新型电缆识别仪

电缆识别仪主要由以下四部分组成,各有各的功能和作用。
1、信号发射机:分为3档输出不同功率、频率的脉冲信号,施加到预识别已停电的电缆上,并在此电缆上产生单一方向的脉动电流。
2、信号输出线:由四芯航空头和护套夹子组成,红色线和黑色线用于信号发射机与目标电缆和系统工作地的连接。
3、柔性检测钳:用于检测脉动电流所产生磁场的大小和方向。
4、信号接收机:把柔性检测钳所检测到的信号,分别通过模拟表盘方式和波形方式显示其大小、方向,操作者以此为据作出判断。

CI-2000电缆识别仪应用范围

电缆识别仪适用于各种型号电缆中的停运电判别;识别所要寻找的电缆;对于电缆沟、桥架及固定在墙上的电缆尤为方便。

CI-2000电缆识别仪技术参数

A.信号发射机

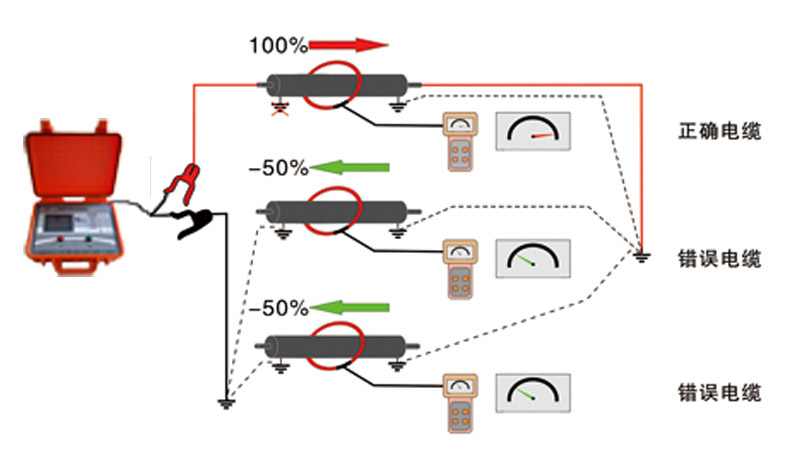

1、 输出档位:低档、中档、高档 CI-2000电缆识别仪原理图
2、 输出电压:20V(低档)、35V(中档)、55V(高档)
3、 输出电流:0~100A
4、 输出脉宽:72ms
5、 脉冲周期:2 s(低档)、4 s(中档)、6 s(高档)
6、 显示界面:3.5寸彩色液晶
7、 工作电源:内置可充电池
8、 工作时间:连续工作时间大于4h
9、 自动关机:低电量时报警并自动关机
10、外形尺寸:275㎜× 225㎜× 97㎜
11、重 量:≤2.6 kg
B.信号接收机
1、 显示方式:3.5寸彩色液晶
2、 工作模式:表盘模式、波形模式
3、 操作方式:软按键、语音提示

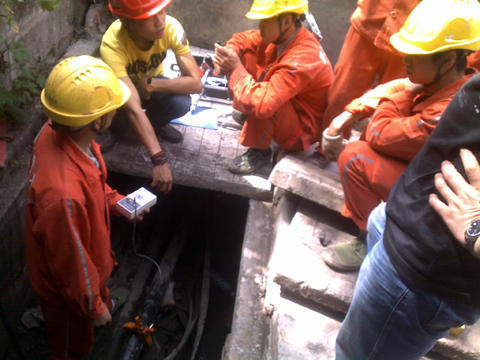

4、 增 益:10档(3dB~24dB) ci-2000电缆识别仪使用现场
5、 工作电源:内置可充电池
6、 使用时间:大于50h
7、 判断提示:信号幅度、方向指示、同步
8、 检测范围:1A~100A
9、 检测方式:卡入闭合感应式,检测信号方向及大小
10、外形尺寸:219㎜× 108㎜× 40㎜
11、重 量:≤0.6kg
C.柔性检测钳
1、 工作电源:无源工作
2、 钳口尺寸:长度 630 mm,闭合直径 200 mm
3、 检测方式:卡入闭合感应式,检测方向及大小
4、 检测电流:1A~100A
5、 重 量:≤0.26kg
CI-2000电缆识别仪特点 :
1、 电池供电,输出电流大、信号稳定可靠、不怕短路。
2、 表盘、波形双模式检测方向和大小,显示清晰无误,识别准确。
3、 柔性闭合、环形感应式测试,信号唯一、不失真,不受干扰。
4、 便携轻巧,适合各种场合,对架空、桥架、沟道电缆最为方便。
5、 操作简单,易于掌握。

CI-2000电缆识别仪产品配置

标准配置:信号发生器、柔性接收钳、信号检测器、电源线、接地线、检测线
