DSY-6000电缆线对核查仪

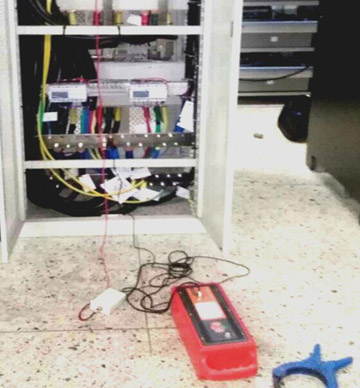

DSY-6000电缆线对核查仪测试原理

      DSY-6000电缆线对核查仪可使用带电直连、停电直连、带电耦合、停电耦合四种方式施加信号，使用耦合方式进行接收，不影响被测系统正常工作。使用业界领先的新型信号检测技术，依据被测线上电流信号的有无、幅度和相位方向，进行多角度模糊计算，得到最可信的结果；采用新型数字滤波器技术和独特DSP数字信号处理技术，抗干扰性能强。仪器带有寻径功能，自动识别寻径输入接口，实时显示寻径信号大小。仪器按键少，使用方便，采用高清彩色液晶显示器，在室内和阳光下均清晰可见；采用大容量锂电池供电，不受使用场合影响，使用时间大于6小时；系统各组件外观风格统一，美观大方体积小、重量轻，携带方便。提供多种口径电流钳，包括高灵敏度电流钳、高屏蔽电流钳、柔性钳等，适用范围广泛。

       传统的线缆核查技术通过检测被测线缆上施加的音频信号的幅度和能量，能够一定程度上进行线缆核查工作。但该法需要找到与系统接地相独立的接地方式时较为准确，如果多路电缆的接地是共同接地（目前普遍采用的建设方式），则因为远端接地电阻的差别或缺失，导致每一路电缆的信号流改变甚至无信号流，产生误判或难以辨别。而且上述方法在检测一路双桥的时候，两回电缆的信号为等值，无法判断目标电缆。因此单一的音频信号最大法判断标准容易形成误判，造成严重影响。





DSY-6000电缆线对核查仪仪器特点

■独有的专利技术识别引号方向，保证识别准确率到达百分之百，以保证对电缆进行带电操作时万无一失，无任何系统风险。
■操作简单：被测系统供电，自动匹配系统电压。具备智能模式，接上设备后一键启动，无需进行任何设置，即可在另外一端开始识别，简单高效。
■智能操作：仪器可依据被测线上电流信号进行多角度自动分析，得到最可信的结果。
■智能判断：通过模糊计算可准确判断主线及分支
■微功耗设计，对相邻线对的数据传输不会产生串扰及干扰；
■抑制干扰：采用新型相位时频域数字滤波器技术和独特DSP数字信号处理技术，
■双钳配置，既可识别电缆也可识别线对；
■100%的识别：采用幅度及方向的双模识别方式，克服了只靠大小识别的盲点。
■大屏幕彩色液晶显示、真人语音提示识别方向；
■多模输入：可带电直连、停电直连、耦合三种信号注入方式。
■安全可靠：采用智能扰动识别信号，不会对机房设备产生干扰，不影响机房设备的正常运行。
■适用范围广：适用于通信机房、电力机房、铁路机房、民宅楼等 -48V/220V系统、电力220V/380V系统。
■适用性强：配备多种电流检测霍尔柔性线圈、大中小三种规格钳口的电缆钳，以适应机房内各种线径、各种排列分布的电缆的识别信号检查。
■识别距离长：不受电缆铠是否接地、阻值大小、同步信号衰减等因素影响，可对长距离的电缆两端进行识别，适用于各种综合体的电缆带电识别。
■带电电缆识别：割接、负载调整、供电电路故障排查时，都是带电操作。所以电缆带电识别是机房电缆操作时必要条件。



DSY-6000电缆线对核查仪功能特点

• 可带电直连、停电直连、带电耦合、停电耦合四种方式施加信号，可用于测试交流0-400V系统、直流0-400V系统，UPS线对，自动识别输出模式；
• 直连施加方式具备大夹子、小夹子、市电插座等施加方式，耦合施加使用大功率耦合钳；使用非接触耦合方式取样测试电流信号，方便安全；
• 施加信号具有相位方向信息，提供更丰富信息量和更完备识别判据；具有传统的电流幅度测量，初步识别被测电缆；使用新型的相位方向检测算法作为识别电缆的依据，进一步确定被测电缆，识别精确度显著提高，适用现场环境类型更广泛；
• 工作频率：具有低频、中频、高频、寻径四种测试频率，适用各种用户需求，不影响被测系统正常工作；
• 最大输出电压可达150V，输出功率档位可调，适应各种现场；
• 采用新型数字滤波器技术和独特DSP数字信号处理技术，抗干扰性能强；
• 具有过流、过压、过热保护，使用更安全；
• 工作方式简单，一键测试，易于操作；
• 3.5寸彩色高清液晶显示器，界面简洁大方，用户界面友好。识别终端依据幅度、相位、方向自动判断出正确的被识别电缆，并显示当前电缆上信号的幅度和相位，用醒目方式表现在屏幕上；
• 采用大容量锂电池供电，不受使用场合影响；满功率使用时间大于6小时，强力持久；
• 体积小、重量轻，携带方便。
• 可提供多种口径电流钳，包括：柔性线圈、大钳口钳、小钳口钳，最大直径可达250mm，适用于各种现场情况。



DSY-6000电缆线对核查仪技术指标

1、适用范围：交流电压系统AC 0V-400V；直流电压系统DC 0V-400V。
2、电缆线径规格：1.5/2.5/4/6/10/16/25/35/50/70/95/125/240/300mm2
3、检测钳：不同口径的高灵敏度耦合钳、高屏蔽耦合钳、柔性钳
4、识别电缆长度：0-12公里
5、信号施加方式：停电直连、带电直连、耦合三种方式
6、显示方式：彩色液晶显示屏，显示幅度、相位、线缆正误等
7、识别方式：信号幅度、相位等多角度识别
8、负载识别：自动识别感性、阻性、容性
9、相位显示：智能罗盘
10、供电方式：收发设备均采用锂电池供电，不受使用场合影响
11、外部测量：具有测量被测线缆电压功能

DSY-6000电缆线对核查仪产品配置

系统组成：智能相位信号发送单元、电流钳、智能相位信号识别单元
