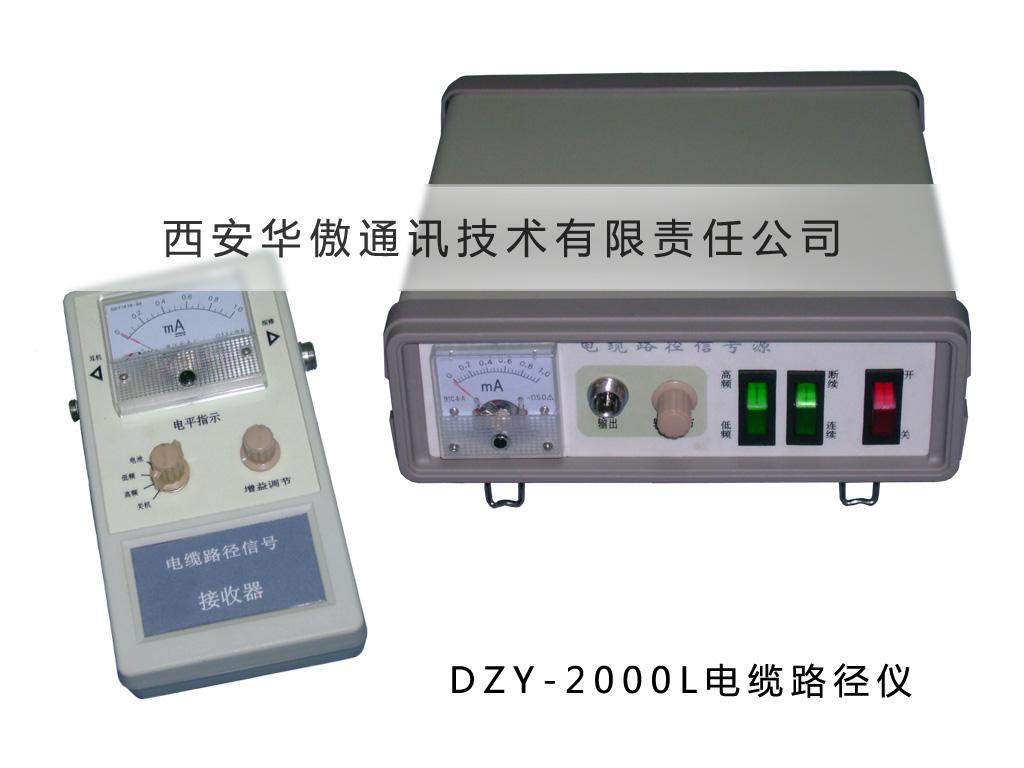

DZY-2000L电缆路径仪

DZY-2000L电缆路径仪产品介绍

DZY-2000L电缆路径仪由信号发生器、功率放大器、接收器等部分组成。当电缆路径测试仪输出的正

弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势最小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大。利用这一原理即可对电缆的路径进行探测。

DZY-2000L电缆路径仪产品原理

由图可知使探棒线圈轴线垂直于地面，慢慢移动，当线圈位于电缆正上方且垂直于电缆时，磁力线与线圈平面平行，没有磁力线穿过线圈，线圈内无感应电动势产生，耳机中听不到声响，且表头指针指示最小。然后将探棒先后向两边移动，就有一部分磁力线穿过线圈，产生感应电动势，耳机中开始听到音频响声，且表头指针逐渐增大。随着探棒缓慢移动，声响逐渐变大，当移动到某一距离时，响声最大，再往远处移动，响声又逐渐减弱。在电缆附近，声响与其位置关系形成一马鞍形曲线，曲线谷点所对应的测试位置即电缆所经过的路径。
