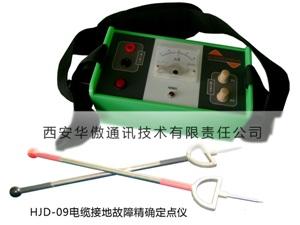

HJD-09电缆接地故障精确定点仪

HJD-09电缆接地故障精确定点仪产品介绍

HJD-09电缆接地故障精确定点仪是通过采用测量跨步电压法的电缆接地故障的电缆故障精确定点仪。它兼容于国内HJD-09电缆接地故障精确定点仪厂家直销外生产的各种电缆故障测试高压发生器电缆外护套测试仪发生器。通过测量电缆故障点附近的直流电压(毫伏级)及其方向,来准确判断故障点的位置,它具有精度高,其误差在0.1 米以内。该检测仪器主要适用于电缆接地故障的精确定点。HJD-09跨步电压指示器,与两根特制的探棒相连,测量脉动型跨步电压的大小与方向,精确定位外护层故障点,也可用于电缆严重损坏的绝缘故障的精确定点。HJD-09电缆接地故障精确定点仪采用“脉冲跨步电压原理”,国内首创,可以快速的、大范围的确定电缆故障点方位,逐步缩小范围,最终达到精确定点的目的。

由于HJD-09的过滤掉检测电路中不需要的地面杂散电流(这种电流根据环境的不同变化很大)。因此故障电流可以被放大到远远超过以前的极限,而不受地面干扰信号的阻碍。这一点优点在干燥的场地地面上十分有用。

电缆故障检测过程中当故障点位于两个探针中间时,检测器读数为零。当探针位于故障同一侧时,检测器表针指向故障方向。操作员只需沿着检测器表针的指向移动探针走过电缆故障点,这时,检测器表针将指向相反的方向,这使得它可以很容易的精确定位电缆的故障点。

HJD-09电缆接地故障精确定点仪性能特点

具有放大和补偿功能,用来抑制外部干扰电压;
灵敏度具有多档调节,适合各种环境条件下工作;
对于高阻故障时,采用有源调节系统,仍然可取得准确的精确定点;
具有故障方位指示功能,操作更简单更直观;
接地探棒的距离可变,以便获得高灵敏度(即使在远离故障时)使定位更快捷更准确。

HJD-09电缆接地故障精确定点仪技术参数

检流计:50 - 0 - 50 mAHJD-09电缆接地故障精确定点仪销售
带放大器时的输入电阻:100 kΩ
电源:6节 1.5V 5号碱性电池
电池容量的检查:面板上设有专门的指示灯
外形尺寸:210 x 90 x 120 mm
重量(含电池): 1.0kg
工作环境温度:-10°C ~ +50°C
储藏环境温度:-25°C ~ +60°C

HJD-09电缆接地故障精确定点仪产品配置

标准配置:定点仪主机、接地探杆、连接线、电池、可调节背带
选择配置:HGD-08高压一体化发生器WHT-08交联电缆外护套故障测试仪
