信阳供电段花园供电车间KC-800电缆故障测试仪测试报告

测试时间：2015年6月4日

测试地点：信阳供电段花园供电车间

测试仪器：KC-800电缆故障测试仪

测试人员：西安华傲郭工、周工；供电段胡书记

现场情况：故障电缆为10KV高压电缆，使用2500v摇表测试，其中红相对铠0兆欧，绿相对铠5兆欧，黄相对铠绝缘50兆欧，红相对绿相相间绝缘5兆欧。

测试过程：

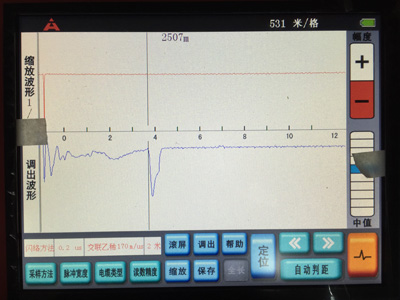

首先，使用KC-800电缆故障测试仪的低压脉冲模式进行测距，全长为2626米，使用闪络测距，红相对铠波形如图：

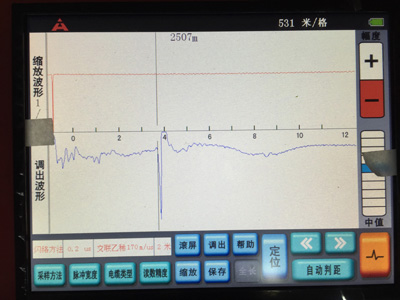

红相对绿相的闪络波形如图：

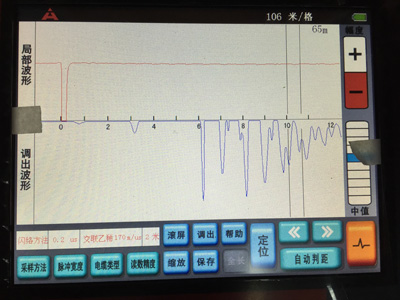

通过测距可以判断故障点在电缆末端，到达电缆末端后红相对绿相相间闪络波形如图：

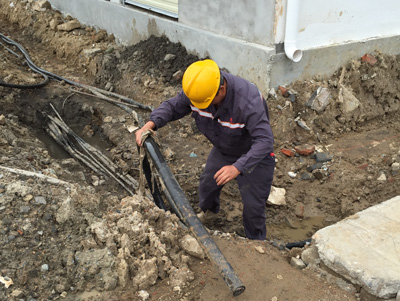

然后，使用电缆路径探测仪，找寻出65米附近的准确路径，施加高压进行定点，在一个墙角处，听到明显的放电声音，放电能量强，所以地面都有震动。经开挖验证，准确无误。

测试总结：此次信阳供电段花园供电车间KC-800电缆故障测试仪测试的成功与高效主要在于前期的分析，也取决于之前有过使用KC-800电缆故障测试仪的三次脉冲模式测距的测试经验。当时测得故障点也是在离电缆末端100米左右，但故障点定位在了电缆末端的电杆下，一般来说测距的误差没有那么大。再加上环境问题以及电缆放置的时间长等原因，导致相间绝缘也下降，因此采用相间测距和精确定位故障点，最终取得了成功。
