KC-800电力电缆故障快测系统是西安华傲公司多年不断完善不断创新的成果，整套电缆故障测试系统的技术档次达到国际先进水平，是目前国内电缆故障测试仪器中的领先配置，属电缆故障测试中的优化组合。此黄金组合可与任何一家电缆测试仪
器厂家的产品相比较，绝无短板。相信随着宣传及推广，它们会迅速普及到广大电缆维护者中，为我国的电力电缆维护做出积极的贡献。
全套仪器可解决35KV以下电力电缆的所有故障，全套组合由四个单元组成：

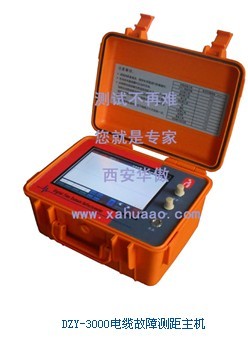

1、故障测距单元：DZY-3000电缆故障测距主机
采用了8寸彩色液晶触摸屏，操作简单，波形易判读。同时测距系统可自动定位故障点距离，故障测距简单而轻松。

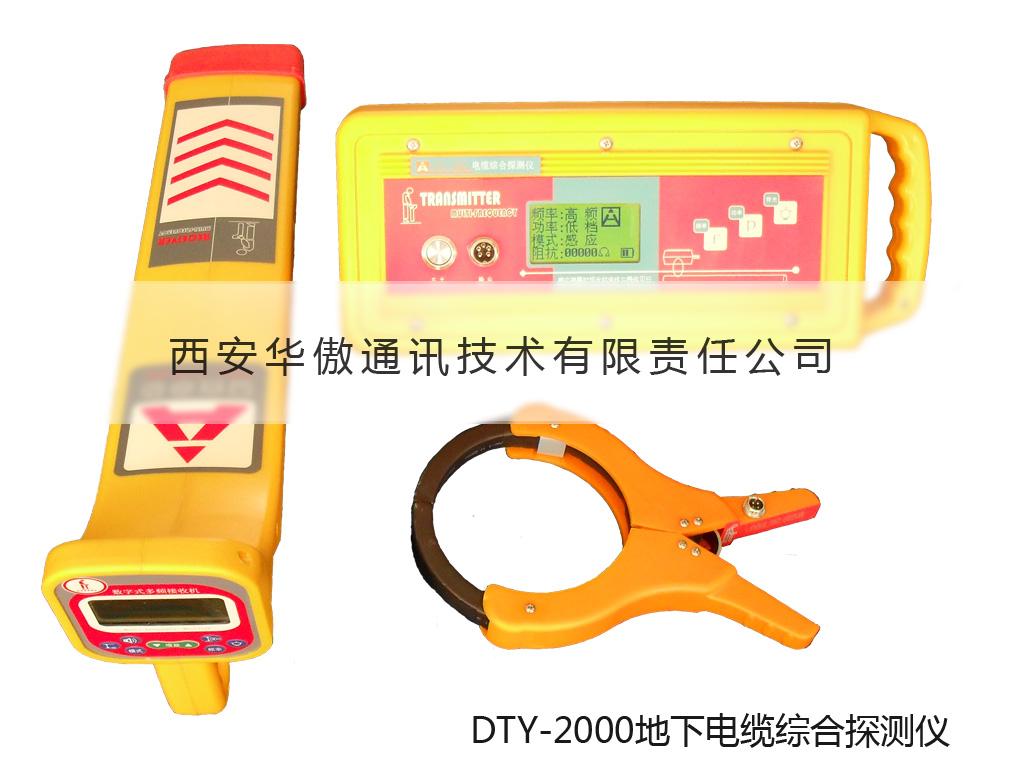

2、寻踪及识别单元：DTY-2000电缆综合探测仪

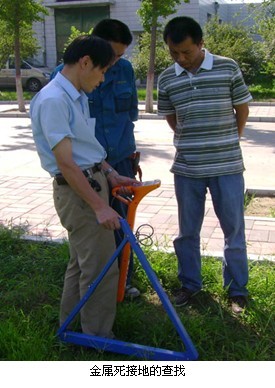

路径寻测采用了全数字电磁感应技术，可轻松解决运行或非运行电缆的走向以及识别问题、特别是解决了过去无法解决的金属性死接地故障的难题。3、 故障定点单元：DDY-3000智能电缆故障定位仪
系统所配精确定位仪具有声波、电磁波大小指示、故障点距离指示以及寻径等多项功能。4、 高压信号单元：HGD-09超轻型高频高压信号发生器
是该套电缆故障预定位的能量提供部分，向外提供高压高能的电压脉冲。接线简单、体积小重量轻等优点。
1． 可测35KV以下等级所有电缆的高、低阻故障，适应面广。2． 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
3． 检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
4． 8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
5． 具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
6． 具有计算机通讯接口，可方便将数据及图形保存在计算机内。
7． 无测试盲区。
8． 内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
主要性能指标：
1．测试方法：低压脉冲法、高压闪络法；
2．冲击高压：低于35KV电力电缆；
3．数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；
4．测试距离：＞30Km；
5．读数分辨率：小于1m；
6．系统测试精度：小于50cm；
7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；
9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；
10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；
11．工作条件：温度-10℃～+45℃，相对湿度 90%。
功能与特点：

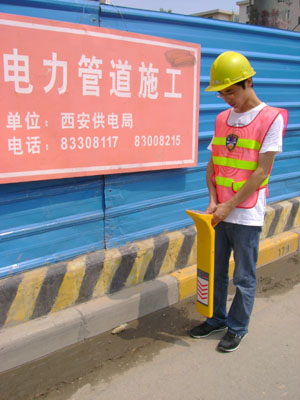

1． 具有直连法、耦合法、感应法三种测试法。耦合法可寻测运行电缆的路径；感应法可盲测地下电缆的路径。
2．智能化、数字化，多频率的技术优势使得DTY-2000具有识别电缆的功能，特别是它的带电电缆识别功能。
3． 测试电缆的开路故障及对地短路故障简单方便。比如路灯电缆故障测试，测试过程无需市电供电、无需拆除负载、无需施加高压、无需波形分析。
4． 具有四种探测频率—低频、中频、高频、射频、50Hz，由于具有多种频率，各种条件下的测试轻松实现。
5． 独有的感应测试法，特别适合“盲测”地下电缆、光缆、水管等金属性质管线。
6． 电缆埋深测量为一键直读；内置欧姆表可测环路电阻，判断故障性质。
7． 全数字处理、大屏幕液晶显示，条删指示、数字显示、声音提示使你在操作中轻松自如。
8． 整套仪器均为工程塑料机壳，结实耐用。
1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频；2）输出功率：恒功率输出，低、中、高三档（最大不小于6瓦）；
3）输出模式：直连法、耦合法、感应法；
4）阻抗显示：99999欧以内；
5）负载匹配：1—10000欧；
6）显示界面：大屏液晶中文、图形显示，自带背光；
7）电 源：标准1号1.2V充电电池6节，充放电500次；
8）待机时间：大于8小时，电量提示；
9）过热过流：自动保护；
10）工作温度：-20℃—50℃
11）体 积：400×160×140 mm
12）重 量：3.6 kg
2、接收机
1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ；
2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）；
3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱；4）显示界面：大屏液晶中文、图形显示，自带背光；
5）增益控制：手动调节，动态范围000——100db；
6) 探测长度：直连电缆时，最长15KM；
耦合电缆时，一次耦合可测3Km，多次耦合无限远；
感应电缆时，一次感应可测300m，多次感应无限远；
7）深度测量：直读探测深度，范围 000—250cm；
80%法测深度，范围 000—250cm（感应）\500cm（直连）；
8）电流测量：直读电流，范围000—999mA；
9) 探测精度：埋深的5%；
10）电 源：标准5号1.2V充电电池6节，充放电500次；
11）待机时间：大于12小时，电量提示；
12）过热过流：自动保护；
13）工作温度：-10℃—40℃
14）体 积：650×110×230mm
15）重 量：2.3Kg
DDY-3000电缆故障定位仪是本公司根据最新研究成果而开发的具有高抗干扰性，高灵敏度，新型的电缆故障精确定点测试仪器。本仪器DDY-3000可以在定点的基础同时定位路径，这项功能极大的方便了测试者，提高了效率。另外它的声磁同步显示功能及滤波效
果是老式定位仪所没有的，由于多种数据可同时显示在液晶屏上，给操作者了定点时的快速、准确提供保证。
功能与特点：1． 声磁同步显示声波与电磁波的时间差，通过时间差可判断探头距故障点的距离。
2．时时记录放电声波的大小，并通过液晶以柱状图形显示，通过图形可判断故障点。
3．具有数字滤波功能，不受环境噪音干扰，极大地提高了仪器的抗干扰能力。
4．液晶以柱状图形显示电磁波强度，通过电磁波大小可判断故障电缆的地下走向。
5．超大的放大倍数（95db），利于定位。
6．模具压铸工程塑料机壳、探头。
主要性能指标：
1． 测试方法： 电磁强度法、音听法、声磁同步法；2． 距离测量： 00.0-22m ，3位；
3． 同步测量： 磁场/声波；
4． 滤 波 器：（四段） 100Hz-1.5kHz（声波）
270Hz-1.5kHz（滤波） 100Hz-1.0kHz（滤波） 270Hz-1.0kHz（滤波） 5． 场强测量： 条形码显示、数字显示；
6． 放大范围： 声通道>95dB；磁通道>50dB；
7． 测试精度： 0.1米；
8． 显示方式： 大屏幕液晶显示（带背光）；
9． 操作温度： -20--+50℃
10． 供电电源： 6×1.2V电池，12小时
HGD-09超轻型电缆故障测试专用高频高压电源采用高频、高压开关电源原理，重量轻、重量轻、输出电压高，大大提高了电缆故障测试现场使用的便携性、安全性，告别了现场繁重的分体式高压的搬迁移动、接线复杂等问题。特别是对于电缆故障测试及精确定点时提供了前所未有的高压电源，替代了需要用65余公斤的试验变压器和操作箱，同时也解决了测试电缆时烦琐的现场接线。在电缆故障测试方面填补了国内电缆故障测试领域的一项空白，使电缆故障测试从未变的如此简单、安全。
功能与特点：
1． 可连续工作4个小时以上；
2． 有电压调节及自动稳压功能；
3． 采用开关电源电子升压。体积小、重量轻；
4． 具有开路、短路自动保护功能；
5． 输出电压值为真实高压直读显示；
6． 功能完善可靠，接线简单；
7． 箱体采用工程塑料绝缘材料，操作绝对安全。
主要性能指标：
1. 最高输出电压：≤35KV负直流
2. 工作电压：220V±10% 50Hz
3. 显示电压值误差：＜±2%
4. 最大输出电流：≤40mA
5. 工作温度：-10℃～50℃
6. 工作湿度（相对）：≤80%
7. 放电能量：≤1200J/5S（标配2μF外置电容，可定制）
8. 最小放电周期：3秒
9. 最大功率：＜1.5KVA
10. 海拔高度：3000米以下
11. 体积：43cmx38cmx23cm
12. 重量：11kg

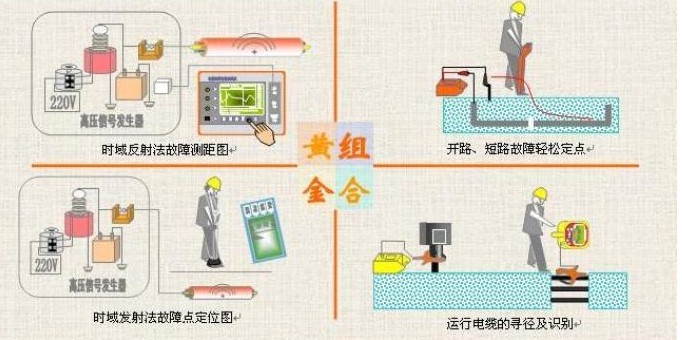

由上图可看出：
DZY系列电缆故障测试仪的优点：可测试几乎所有电缆故障，特别是高阻故障。通过测量故障点的大致距离，并通过人耳定位来确定故障点的位置，因此操作人员会感到定位真实可靠。
缺点：操作较繁琐，所需配合设备多且笨重。需加高压，需要市电，波形复杂，判断需经验，测试中对操作者要求较高。对金属性死接地故障无法解决。由于定点施加高压（所施电压一般大于6KV）对低压电缆（380V）有损害性，因此对低压电缆故障一般情况下不建议用此方法定点。
DTY系列电缆综合探测仪仪器优点：不需市电，不需加高压，不需波形分析，操作简单易掌握。可寻测带电电缆路径及识别。可解决DZY-2000（时域反射法）所不能解决的金属性接地故障及路灯电缆故障。特别是在低压直埋电缆及路灯电缆定位的功能是非常实用可靠并不伤害电缆及路灯等负载。 缺点：对于封闭性高阻及非直埋的电缆故障无法解决。由于不可测试故障点的大致距离，因此对长距离电缆故障测试工作量较大。

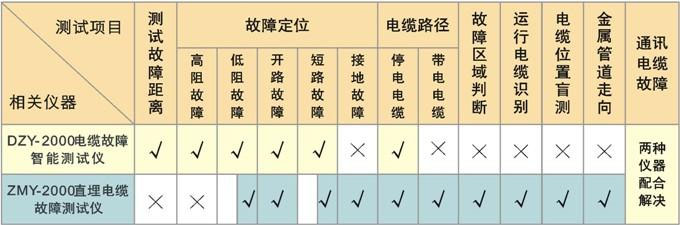

通过上表可知：
1、两种仪器测试范围虽有部分重合，但在使用上各有侧重，两种仪器不可互代。2、DZY-2000电缆故障测试仪在测试高阻故障的作用是不可替代的，特别是它的测距功能使得测试过程中可测故障点的大致距离，此功能在测试长电缆故障时是非常有用的。
3、由于ZMY-2000直埋电缆故障测试仪使用电池，加之操作简单，使用方便，在测试380V电缆故障（很少有高阻故障）时，有很大优势。特别是测试路灯电缆故障时，此款机会发挥极大的作用。另外，ZMY-2000直埋电缆故障测试仪只能定位绝缘阻抗小于2M（500V摇表测试值）的电缆故障，因此在表中只显示部分满足测试要求。
4、由于死接地故障点不产生声波，因此DZY-2000电缆故障测试仪中的定点仪定不了此类故障，而ZMY-2000直埋电缆故障测试仪在此确实强项。
5、由于ZMY-2000直埋仪与DZY-2000电缆仪在停电电缆路径测试项目的重合，因此选择了黄金组合就可去掉DZY-2000中的路径仪，提高了整套仪器的性价比。
通过上述比较分析并根据电缆测试厂家的大量实践证明：ZMY-2000直埋电缆故障测试仪＋DZY-2000电缆故障智能测试仪是电缆故障测试中理想组合。此组合可极大的发挥各自的优势，快速准确寻测故障点。并且ZMY-2000直埋电缆故障测试仪还可测试地下水管的走向及路灯电缆故障。两种仪器优势互补，相得益彰，被广大用户亲切称作电缆测试中的“黄金组合”。
