通辽供电段通辽检修车间、新立屯供电车间KC-900电缆故障测试仪测试报告

测试时间：2014.10.30
测试人员：新立屯供电车间测试人员、通辽检修车间测试人员、西安华傲技术人员郭工
故障现象：低压电缆，能送电，但对端没电
测试过程：
一 、电缆全部离线，包括零线，铠装
二、 到现场后用摇表对电缆故障性质判断为两端全部短路

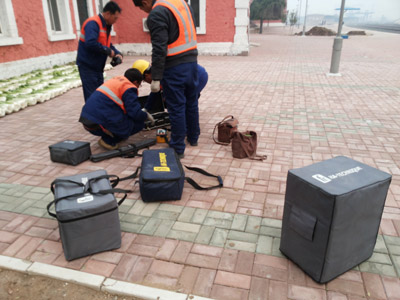

三 、用KC-900三级多次脉冲电缆故障测试仪的测距主机在一端测试距离为272米断线，另一端人为短路后波形没变化，证明电缆在272米断（272为故障距离），KC-900三级多次脉冲电缆故障测试仪用三次脉冲测试距离也为272米。

四、 用KC-900的路径单元DTY-5000地下电缆探测仪对电缆的准确路径查找，当在270米锅炉房附近时发现DTY-5000地下电缆探测仪信号突然衰减，判断故障应该在该点附近。

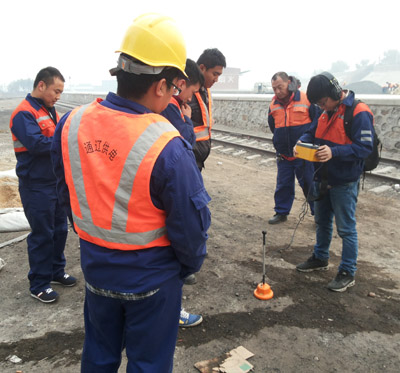

五、 用KC-900电缆故障测试仪的电缆故障测试高压一体化发生器对电缆故障相加高压信号，用DDY-4000电缆故障定位仪在270米附近听到很明显的放电声

六 、现场开挖后，发现电缆烧断，误差大概在10cm左右，用时约1小时。

七、 电缆故障测试圆满完成，测完收工。
