地下电缆探测仪接收机的几种工作模式

    当电缆被地下电缆探测仪施加信号后,电缆上就有了电流,同时电流又产生磁场辐射到电缆周围。磁场的频率与被施加信号频率一致,强弱是以电缆为圆心递减向外辐射,方向是辐射圆周上某点的切线方向。
    地下电缆探测仪接收机通过内部天线或外输入设备,分别接收电缆辐射出来的磁场信号或泄漏的电场信号,可用三种不同的工作模式处理,把信号的强弱变化提示给操作者。

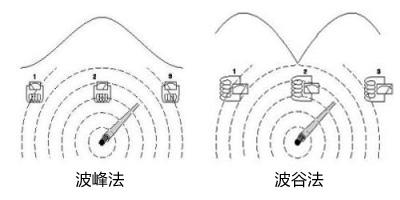

1、波峰法
    在传输某一特定信号电缆的正上方,地下电缆探测仪接收机测得的信号最强;在同一平面上左右移动接收机测到的信号会随即衰减,故命名为波峰法。其实它是利用接收机内水平天线来感应磁场信号的。
    当水平方向的磁场穿过水平天线时线圈中就产生了感应电流,感应电流的大小随穿过水平天线磁场的多少(磁通量)而变化,只有在电缆正上方时穿过水平天线的磁场是最多(磁通量最大),既接收机测得的信号最强。如图所示:
    波峰法适合路径探测、深度测试、故障预判、短路点定位等。

地下电缆探测仪工作原理

2、波谷法
    在传输某一特定信号电缆的正上方,接收机测得的信号最弱,在同一平面上左右移动接收机测到的信号会随即增强,与波峰相反,故命名为波谷法。其实它是利用接收机内垂直天线感应磁场信号的。
    当垂直方向的磁场穿过垂直天线时线圈中就产生了感应电流,感应电流的大小随穿过垂直天线磁场的多少(磁通量)而变化,只有在电缆正上方或远离电缆时穿过垂直天线的磁场是最少(磁通量最小),既接收机测得的信号最弱。
    正因为在电缆上方和远离电缆所侧得的信号都是弱,所以波谷法在显示上设计了方位指示;适用于对路径的验证及45°法测深。

3、外接法
     地下电缆综合探测仪接收机可通过外接A字架、探损杆及耦合钳采集信号扩展功能。

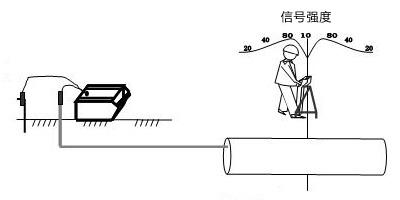

    在此模式下外接A字架或探损杆,利用A字架或探损杆的两个地针测得对大地漏电电缆的电势,并传输给接收机比较处理,以信号强弱的形式提供给操作者,再依据跨步电压理论作出判断,实现对大地泄漏故障的准确定位。
    在此模式下外接耦合钳,直接卡在被施加信号的线缆上,直接感应信号传输到接收机,依据信号强弱及有无,可实现电缆的识别或故障区域判断。

地下电缆探测仪的功能
