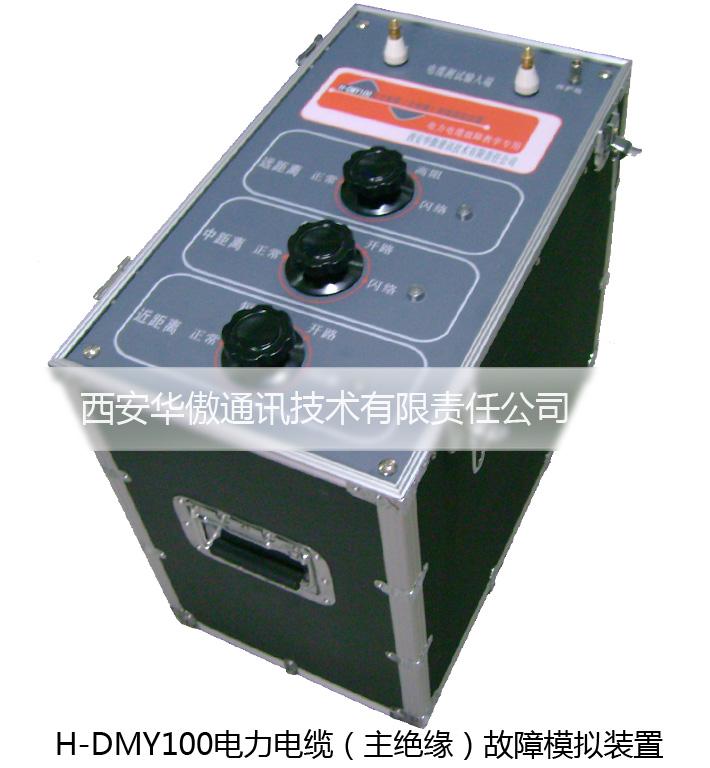

H-DMY100电力电缆（主绝缘）故障模拟装置

电力电缆故障测试仪的应用已有40多年历史，因其属电力必备的抢修设备，所以供电部门都有配备，但是由于其专业性强，使用频率低，造成测试人员不能经常使用，设备一旦要用又不能熟练掌握，尤其是粗测故障距离尤为突出，为了解决电缆故障测试仪培训问题，为了使电缆故障测试仪客户能随时模拟各种不同距离的不同故障进行实际测试，使测试人员在短期内熟练掌握电缆故障测试仪，我公司研制了一种操作简单，功能齐全、经济实用的电力电缆故障模拟装置，填补电缆故障测试仪培训及教学的空白。

本装置可模拟出15米近距离，115米中间段265米全长终点可能出现的短路、开路、闪络或高阻故障，用于学习低压脉冲法，高压闪络法及三级脉冲法测试不同距离不同故障的波形，从而达到熟练判断波形，掌握粗测故障点距离的目的。

模拟电缆线的波速为170m/us,全长为265m近距离故障点为15m，中间段故障点为115m
近距离和中间段可模拟出短路、开路、闪络故障，终端可模拟出全长、短路、高阻和闪络故障
模拟电缆芯线间可承受10KV的脉冲高压
模拟电缆芯线线间的保护电压设定为20KV脉冲高压
机壳与模拟系统间的耐压大于10KV
环境温度≤40℃
相对湿度≤90%（40℃时）
重量：20Kg
