技术浅谈

电力电缆故障测寻技术(5)

(四) 三级多次脉冲法

低压脉冲波形简单易读,但用它测试电缆的高阻故障时,故障点无反射波,原因是它的发射波击不穿高阻故障。只能用高压闪络法测试,但用高压法击穿后反射回来的波形是一个幅度逐渐衰减的变化复杂的波形,由于电流取样法的测试波形较为复杂不同类型、不同长三次脉冲法电缆故障测试仪供销度、不同故障距离、不同的冲击高压所得的波形千变万化,往往与标准波形相差甚远。很多人掌握不了波形规律,常常发生误判错判。电缆故障测试人员若没有一定经验则很难判断故障波形的起始点及结束点。

三次脉冲法的先进之处,在于将冲击高压闪络法中的复杂波形变成极其简单最易掌握的低压脉冲法短路故障测试波形。可以说任何人稍加培训就能识别回波的拐点,达到快速准确测得故障距离的目的。

三次脉冲法的基本测试原理:

众所周知,低压脉冲法无法测试电缆的高阻故障(无故障回波)。然而,如果在足够高的冲击电压作用下故障点被电弧击穿的同时,能发送一个低压测试脉冲,即可在短路点得到一个短路反射的回波。即反射回波的极性与发射脉冲的极性相反。当故障点短路电弧熄灭后,再发射一个低压测试脉冲(二次脉冲),可测得电缆的开路全长波形。前后两次采集到的波形同时显示在一个屏面上。开路全长波形与发射脉冲同极性,故障反射波形的极性与发射脉冲极性相反,且一定在全长距离以内。所以故障波形极好区别判断。

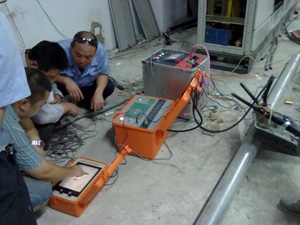

二次脉冲法也有一定的局限性。主要表现在故障点发生在电缆始端或近始端,波形稍复杂一些,精确读数会引入一定误差。另外,使三级多次脉冲电缆故障测试仪测试现场用三次脉冲法时为使故障点充分击穿,所加的冲击高压会比常规的电流取样法要高一些。

在测试是电缆故障时,故障点被高压信号击穿的瞬间,都会产生电弧。在这一瞬间我们认为故障性质由高阻变为短路,若在故障点燃弧(短路)的瞬间通过低压脉冲则得到的波形就是简单易判断的低压脉冲波形,这就是二次脉冲的原理。

三次脉冲法是二次脉冲法的升级,其方法是首先在不击穿被测电缆故障点的情况下,测得低压脉冲的反射波形,紧接着用高压脉冲击穿电缆的故障点产生电弧,在电弧电压降到一定值时触发中压脉冲来稳定和延长电弧时间,之后再发出低压脉冲,从而得到故障点的反射波形,两条波形叠加后同样可以发现发散点就是故障点对应的位置。由于采用了中压脉冲来稳定和延长电弧时间,它比二次脉冲法更容易得到故障点波形。相对于二次脉冲法由于三次脉冲法不用选择燃弧的同步时长,操作起来也更加简便。

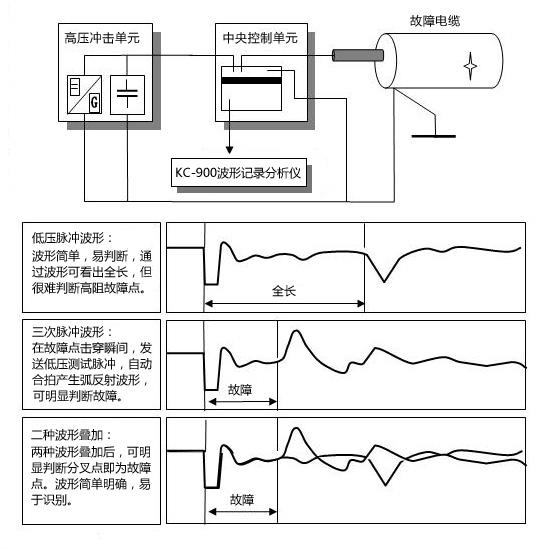

多次脉冲电缆故障测试仪原理图

作为采用三次脉冲法的电缆故障测试系统,全套仪器包括可以产生单次冲击高压的电缆故障测试专用高压发生器、中央控制单元和测试波形分析处理的三次脉冲法电缆故障测试仪

三次脉冲法电缆故障测试仪的面板结构图如下:

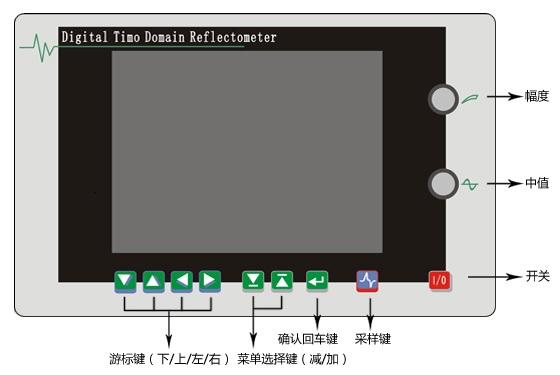

三次脉冲法电缆故障测试仪的面板结构图

显示屏采用超大屏液晶屏,所有的操作功能均通过按键完成。大大提高了仪器的可靠性,操作和波形判断、故障距离定位极其简单。
