电力电缆故障测试技术系列讲座（16）

案例八 盘溪高压科学试验所

1、电缆故障状况及故障性质

2、测试仪器

3、故障测试过程

首先，用ZMY-2000直埋电缆故障测试仪将被测电缆的路径查清楚，用DZY-2000电缆故障测试仪的低压脉冲法测得故障点的波形如图1。

波形可看出，故障距离为165米。用DZY-2000电缆故障测试仪的高压闪络法进行测试并定点。波形如图2：

闪络法与低压脉冲所测距离基本一致，最后用电缆故障定点仪定点，由于放电充分，放电声音大。在距离测试地点160米处听到放电声音且最大，故定为故障点。开挖后确认无误。

黄陵矿业集团供电站

1、故障状况及故障性质

2、故障测试仪器

3、故障测试过程

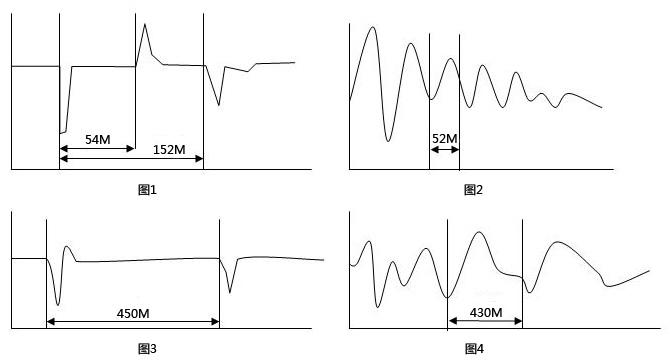

首先，用ZMY-2000直埋电缆故障测试仪将被测电缆的路径查清楚，用DZY-2000电缆故障测试仪的低压脉冲法测得故障点的波形如图1。

再用DZY-2000电缆故障测试仪的高压闪络法，给故障相加上一定的高压。使故障点击穿放电。高压闪络波形如图2。

低压脉冲与高压闪络所测距离一致，用定点仪听放电声音确定故障点，在地面距离49米处。

2号缆的故障测试步骤与1号缆相同。图3、图4为2号缆的低压脉冲波形和高压闪络波形。

故障定点大约在450米处，听到放电声音且该处曾维修过，回填土层2米左右。

案例九 西峡汉冶特钢厂

1、故障状况及故障性质

2、故障测试仪器

3、故障测试过程

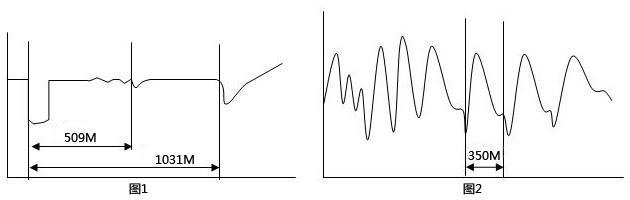

首先，用摇表测得A对地为0Ω，其次用DZY-2000电缆故障测试仪的低压脉冲法测得波形如图1：

就波形分析得，全长为1031米，365米处疑为故障点反射,但不太肯定。因此，用高压闪络法给该电缆故障相A加高压，使故障点击穿放电。闪络波形如图2：

使用电缆故障定点仪在离测试端350米附近检测到故障点击穿放电的声音，经过仔细对比故障点放电声音，在359米处确定出故障点。经开挖验证，定点无误。

案例十 兰州石油机械厂供电车间

1、电缆故障状况及故障性质

2、故障测试仪器

3、测试过程

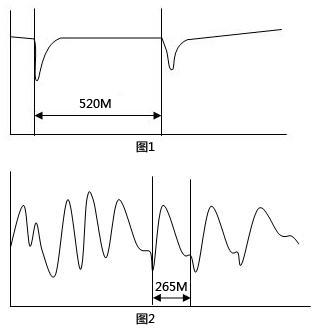

首先，用ZMY-2000直埋电缆故障测试仪进行了路径查找，再用DZY-2000电缆故障测试仪的低压脉冲法测得波形如图1。

接下来用高压闪络法给故障相加脉冲高压击穿故障点使故障点放电。得闪络波形如图2。

闪络波形分析的故障点距测试端为265米，用定点仪在地面距离为260米左右监听到故障点放电声音。终确定故障点在259米处，此处为接头受潮。

案例十一 来凤路灯所

1、故障电缆状况及故障性质

2、故障测试仪器

3、故障测试过程

据现场及绝缘阻值分析，该电缆绝缘已被破坏，故绝缘值很小。

用ZMY-2000直埋电缆故障测试仪沿路灯电缆路径查找，发现离测试端约40米处信号很快衰减，分析因该处绝缘被严重损坏，信号泄露很大，故信号在此衰减。因此，用ZMY-2000直埋电缆故障测试仪的跨步电压法在此处测试。故障特征（大—小—大）明显。故该点为故障点。挖开后故障点表现为绝缘烧坏，相间明显短路。

案例十二 铜陵发电有限公司

1、故障电缆状况及故障性质

2、故障测试仪器

3、测试过程

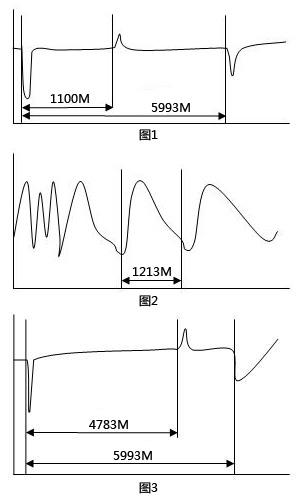

用万用表和摇表测得A相对地短路，用ZMY-2000直埋电缆故障测试仪将电缆路径测定，再用DZY-2000电缆故障测试仪低压脉冲法测试。波形如图1。

给A相加高压后在约1100多米附近用电缆故障定点仪接收故障点击穿放电声，但未听到，无法确定故障点。此处有一接头，再用高压闪络放电测试得波形如图2。

再用电缆故障定点仪在1200米左右听放电声音。此段为一条公路的涵洞。内有直径30cm的水泥管道，上面为30cm厚的水泥盖板。很难监听。故停止闪络测试，用低压脉冲法从另一端测得故障波形如图3。

电缆两端故障距离之和约等于电缆全长，故判断故障可能在涵洞内。因此从1160米处接头锯开。用摇表测得1160米处正常，4800米处A相对地为0Ω。再用低压脉冲法测得23米处短路。因此判断涵洞内有故障。从公路涵洞另一端口锯开，测得4800米处电缆正常，短路故障点在涵洞内。故换掉涵洞内电缆故障排除。
