技术浅谈

电力电缆故障测试技术系列讲座(10)

地下电缆路径探测仪的工作原理及使用注意事项

八、电缆埋设路径的寻测

地下电缆路径探测是一项非常重要的工作,在一地面上施工,我们需要知道地下电缆的情况,这要求探测此地面下电缆路径及深度,否则有可能在施工的过程中挖断电缆,造成很大的经济损失及社会影响;在测试电缆故障中需要确定地下电缆路径,否则我们无法在电缆正上方及粗测故障距离范围内定点。在迁移、改造电缆时,我们需要知道电缆的地下走向,否则我们无法工作。这就牵扯到寻找运行电缆HLJ-02电缆路径仪厂家和停电电缆路径的两种方式。

(一) 电缆路径的探测方法

许多电缆故障测试的关键是寻测电缆路径,故障距离可以测试知道,但不知电缆地下走向,你就不可能定点,许多厂家往往忽视这一点,生产的路径寻测设备根本达不到对故障电缆的路径进行精确定位的目的,因此用户测试故障时会遇到很大麻烦,使故障定位陷入误区,影响电缆故障的快速解决。

1、音频电磁法

此方法户主要是用来探测电缆路径的走向。在电缆两相间或者金属护套层之间加入一个音频电流信号,用音频信号接收器接收这个音频电流产生的音频磁场信号,就能找出电缆的精确敷设路径;

2、高压冲击电磁法

此方法是用在对电缆故障点进行精确定位时来探测故障电缆路径的一种方法,其原理是在对故障点进行击穿放电时,放电瞬间会在故障电缆周围产生磁场,然后用接收器去接收这个磁场,根据磁场的强弱及方向来判断故障电缆的精确位置。

(二) 电缆路径的测试原理

1、音频电磁法

测试电缆路径是根据电磁感应原理进行的,其工作原理是:由发射机产生电磁波并通过不同的发射连接方式将信号传送到地下被探测电缆上,地下电缆感应到电磁波后,在电缆表面会产生感应电流,感应电流就会沿着电缆向远处传播,在电流的传播过程中,又会通过该地下电缆向地面辐射出电磁波,这样当接收机在地面探测时,就会在电缆上方的地面上接收到电磁波信号,通过接收到的信号强弱变化来判别地下电缆的精确位置。

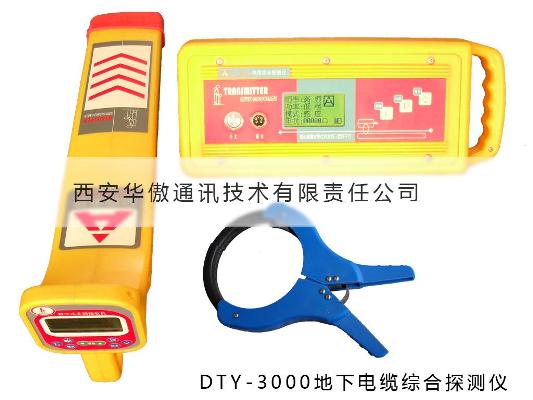

采用此种测试方法的代表仪器有:DTY-2000地下电缆综合探测仪DTY-3000地下电缆综合探测仪

电缆故障测试仪招标

1)发射机的工作方法及原理

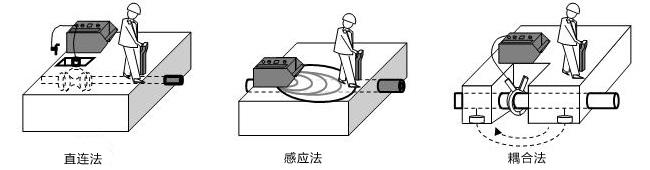

发射机的信号发送连接方式有三种方法,分别为:直连法、耦合法、感应法

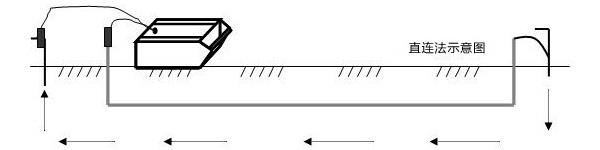

直连法——最佳方法

这是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分(切勿将其接入带电运行线路中),另一端接地。此种方法产生的信号最强,传播距离最远、适用于音频和射频工作状态。

电缆故障测试仪型号选型

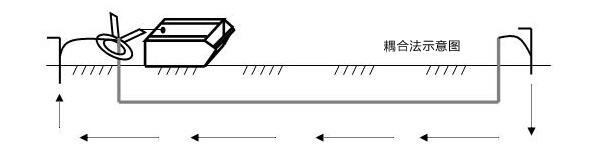

耦合法——较佳方法

当不能与待测管线直接相连时,可以采用耦合夹钳进行耦合法探测。此种方法频率选择只能选择音频频率,这时地下管线的近端和远端都必须接地以形成回路。接线见下图。

电缆故障测试仪供应商

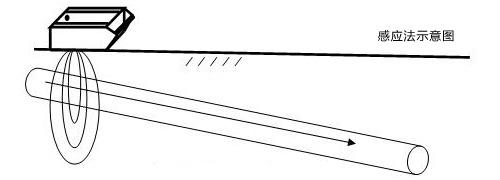

感应法——可行方法

在某些情况下,操作者不可能接近管道或电缆来进行直接连接或使用耦合夹钳,此时可使用发射机内置的感应天线来发射输出(射频)信号,将信号感应到被测地下管线上来进行定位探测。首先,将发射机放置于管道或电缆的地面正上方,发射机放置方向应使发射机面板上的指示线与管线路径方向相一致。然后使用接收机在管线地面上方就能探测出地下管线位置。这种方法只能使用射频频率而不能用音频,同时被测管线的两端都必须有良好的接地即被测管线要具有良好的回路。其使用示意图见下图。

电缆故障测试仪标准

2)接收机的工作方法及原理

接收机的三种工作方式,分别为波峰法、波谷法、外接设备法。

波峰法:探测仪接收机位于管线正上方时信号指示最大、声音也最大。要注意调节增益,使其仅仅能在管线上方或附近探测到信号。波峰法是用水平线圈接收电磁场水平分量的强度。对无干扰的管线进行峰值检测在管道正上方时,当接收机的正面与管线走向垂直时磁场响应强度最大,这不仅因为线圈离管线最近,线圈所在的磁场强,还因为此时磁场的磁力线通过接收线圈的磁通量最大。当接收机向管线两侧移动探测时,两侧磁场响应强度对称且逐渐减小。这不仅因为此时的线圈离管线距离远,接收机线圈所接收的磁场变弱,还因为此时磁场磁力线的方向与线圈的平面不再垂直,通过线圈的磁通量变小,从而产生如山峰一样的信号响应。因而叫做“波峰法”。

电缆故障测试仪供销

波谷法:探测仪接收机位于管线正上方时信号指示最小、且接收机声音指示无任何声音指示。要注意调节增益,使dty-3000地下电缆探测仪生产厂家接收机在管线正上方无信号及声音指示,而位于线路两边有声音。波谷法用垂直线圈测量电磁场的垂直分量,检测目标管线上带有一个柱状的电磁场,磁场是无数个与管线同心的圆型磁力线组成的,接收机在管线正上方信号响应最小,两侧各有一个高峰。这是由于这些磁力线在管线正上方穿过接收机垂直接受线圈的垂直分量为零,此时通过接收机的垂直线圈的磁通量为零,信号响应有一个最小值(零值或极小值);当接收机在管线两侧移动时,仪器的响应会随着接收机远离管线而逐渐增大,这是因为,此时的磁力线方向与接收机垂直线圈平面已形成一定的角度,通过接收机垂直线圈的磁通量逐渐变大。同时,随着接收机线圈远离地下管线,接收机探测到的磁场的强度逐渐变弱,当这一因素成为影响通过线圈磁通量变化的主要因素时,仪器的响应又会逐渐变小,从而产生如山谷一样的信号响应。因而叫做“波谷法”

3)图形显示整机的工作原理及方法

发射机的三种信号传输方法电缆故障测试仪怎么使用

接收机的两种工作模式电缆故障测试仪的功能
