技术浅谈

电力电缆故障测试系列讲座(15)

(五)其它电缆故障测试实例

案例一 华北油田管理处

电缆故障测试仪组成

1、故障线路描述及故障性质

线路:门卫室到配电室
绝缘类型:交联
电压等级:380V
电缆全长:170M
绝缘阻值:各相间绝缘为0Ω,各相对地为0Ω。

2、故障测试仪器

DZY-2000电缆故障测试仪

3、故障测试与定位过程

电缆故障测试仪测试方法

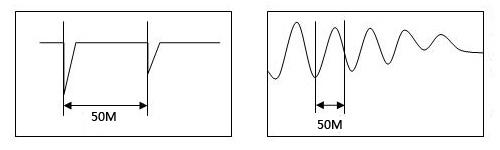

在配电室内,先用低压脉冲法选B相测得50米处开路,全长170米。然后,用高压闪络法,测得故障距离为48米,路面丈量40米处,用电缆故障定点仪听到放电声音并定点。开挖证实无误。

案例二 铜陵国电

1、电缆情况及故障性质

电缆故障测试仪厂家供应电压等级:6KV
电缆全长:540M
绝缘类型:交联聚乙烯
故障性质:A相对地70KΩ(属高阻)

2、障测试仪器

DZY-2000电缆故障测试仪

3、故障测试过程

已判断出A相对地70KΩ的高阻故障,故用高压闪络测试法测试。闪络波形如图:

测试故障距离为442米处,故障电缆路径清楚,按路面丈量距离442米处,用电缆故障定点仪听放电声音定点。开挖证实无误。

案例三 信阳水电段

1、故障线路描述及故障性质

电压等级:10KV
电缆全长:2300M
绝缘类型:交联
故障性质:故障点A为低阻(A相对地100Ω) 故障点B为高阻(4MΩ为B相对地)

2、

电缆故障测试仪器

ZMY-2000直埋电缆故障测试仪DZY-2000电缆故障测试仪

3、

电缆故障测试过程

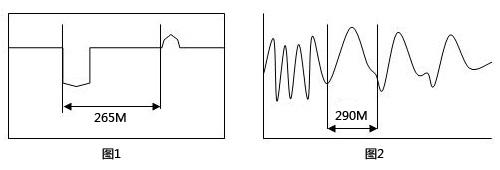

在配电室内用低压脉冲法测A相波形如图1: 电缆故障测试仪原理

由于此项故障属于对地短路低阻故障,用ZMY-2000直埋电缆故障测试仪查找路径,再用ZMY-2000直埋电缆故障测试仪的跨步电压法,于路面距离265米处定点并开挖确定无误,经判断B相故障与A相故障非同一点。

由于路径已查明,且B属于高阻故障,因此选用高压闪络法使故障点击穿放电。波形如图2:

由于属于高阻故障,在初测故障距离后,必须用声磁同步定点仪定点,在距离测试点290米处定点,并挖出故障点,准确无误。

案例四 栾川供电局

1、故障测试时间及电缆故障状况

时间:2008.5.26
地点:河南 栾川供电局
电缆埋设方式:直埋
电压等级:10KV
故障性质:A相对地20KΩ, B、C相均为好相。

2、测试设备

电缆故障测试仪价格如何 ZMY-2000直埋电缆故障测试仪DZY-2000电缆故障测试仪

3、测试过程

选用DZY-2000电缆故障测试仪用高压闪络法进行测试。波形如图:

测得故障点距测试端为227米。然后用ZMY-2000直埋电缆故障测试仪测出电缆路径,同时观测在227米前后信号是否有衰减。如有,则故障点有电流泄漏,测试后未发现有泄漏电流。最后,用DZY-2000电缆故障测试仪的高压闪络法测试并定点,在227米处有放电声。开挖后发现电缆外皮完好,再加高压,电缆内部放电,故属封闭性故障。锯开后,A相绝缘层烧坏,有一个1厘米的孔。

案例五 四川南充市政故障测试

1、故障状况及故障性质

测试时间:2008.6.8
地点:南充市政管理处
电缆埋设方式:直埋
电压等级:380V
电缆:三相四线,全长约1000M,交联电缆
绝缘阻值:A、B、C三相相间短路,对零线均也短路

2、测试仪器

DZY-2000电缆故障测试仪ZMY-2000直埋电缆故障测试仪

3、故障测过程

电缆故障测试仪注意事项

首先,用ZMY-2000直埋电缆故障测试仪将故障电缆的路径测出来,同时可看有无信号衰减点(由于ABC三相短路,对于低压电缆这种情况均会将外绝缘烧坏,ZMY-2000直埋电缆故障测试仪发射极所施加的信号对地泄漏而使电缆所传输的信号减小)。由于此线缆约1000米属于较长电缆,负载均未解开,用ZMY-2000直埋电缆故障测试仪未能测出真正的故障点。

然后,将该电缆所接的负载均解开,用DZY-2000电缆故障测试仪的高压闪络法进行测试,波形显示故障为近距离故障。

波形显示故障距离25米,在路面距离为23米处的地方用电缆故障定点仪听到的故障点击穿放电的声音,故定为故障点。开挖得以确认,为三相短路故障,外绝缘已被炭化。

案例六 无锡机场

1、电缆故障状况及故障性质

测试时间:2008.5.28
地点:无锡机场
电缆埋设方式:直埋
电缆:交联电缆,全长约3180M,电压380V
绝缘阻值: A→地:80KΩ; B→地:0.5MΩ; C→地:100MΩ; A→B:100MΩ; B→C:100MΩ; A→C:500MΩ; A→N:500MΩ; B→N:500MΩ; C→N:500MΩ
故障性质:A、B两相对地绝缘觉很差。

2、测试仪器

电缆故障测试仪功能 DZY-2000电缆故障测试仪ZMY-2000直埋电缆故障测试仪、 500V摇表

3、障测过程

在用摇表测完绝缘后,用DZY-2000电缆故障测试仪测A、B相的故障距离。低压脉冲的波形如图:

测出,A对铠为短路故障,到测试端的故障距离为1092米。

然后用ZMY-2000直埋电缆故障测试仪给C相加信号测出路径,再给A相加信号用ZMY-2000直埋电缆故障测试仪的跨步电压法从路面距离约为900米的地方开始测,于约990米的地方测出“大—小—大”(故障点的特征),该点定为故障点。开挖土层后看到,外铠破损,A对铠短路,B相绝缘受损。

案例七 北京农学院

电缆故障测试仪厂家

1、故障状况及故障性质

故障电缆:交联电缆
全长:约932M
电压等级:380V
绝缘阻值:A相对地:6Ω,其余两相绝缘完好。

2、测试仪器

DZY-2000电缆故障测试仪、500V摇表、万用表

3、故障测试过程

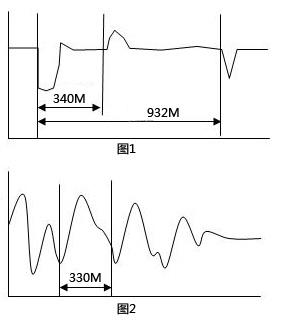

用摇表、万用表测绝缘阻值后,用DZY-2000电缆故障测试仪的低压脉冲法测得故障点的距离,如图1。

因为路径清楚,故加高压用高压闪络法测试并定点,闪络波形如图2。

在故障距离判读后,用电缆故障定点仪在路面距离约320米处听到细微的放电声。工作人员将电缆多次拉动后,故障间隙被拉大。再次加高压后,放电声音很大,该点为故障点。
