西安市白鹿原地下管线探测仪测试报告

测试时间：2015年10月29日

测试地点：西安市白鹿原108省道旁

参与人员：西安华傲苏工、周工及当地相关人员

测试目的：某光缆施工维护单位由于野外直埋光缆故障太多，埋设复杂，想购买一套可以帮助他们减少工作量、方便携带且使用简单的仪器。所以去演示测试，测试结果好的话，客户就购买。

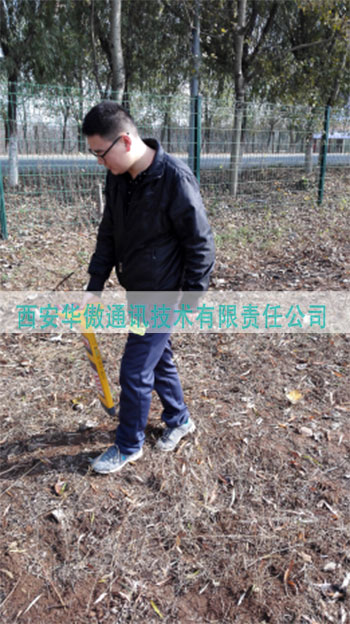

测试情况：2015年10月29日与客户在丈八东路汇合，与客户一起驱车赶往测试地点。到达现场后，发现待测光缆的一个盒子在一口自来水闸井里面，客户反应从这个井到230米左右的地方有故障点，他们也不知道具体在哪，并且该光缆和金属输水管道在一起埋设，所以不能使用感应法。刚开始去的时候只说是找路径，只带了管线仪，到现场后才说是要定故障点，所以只能用信号比较法来进行测试了。打开井盖，下去拆开光缆的信号盒子，由于测试光缆只有一根金属加强芯可以用来施加信号，所以把红夹子夹加强芯，黑夹子接地进行测试，发射机用低频高档，接收机接收不到信号，光缆埋深3.5米左右，信号太弱；所以改用高频高档进行测试，在电缆正上方20dB，信号820。然后一直找路径，在大概两百多米的地方，发现信号有衰减，但是信号衰减是逐渐衰减，而不是一次性衰减，但是在走了大约五米后，信号基本就没有了，所以就断定已经过了故障点，最后把故障点定在了信号开始衰减的一个区域，区域长度大约2米。

测试总结：在测试光缆时，必须要注意的是，如果地下只有一根光缆的话，就可用使用感应法进行找路径，因为如果下面有多条光缆的话，你用感应法就给所有的光缆施加信号，会导致找路径最后失败。如果有接头可以拆开的话，就直接拆开，使用直连法红夹子夹中间的那个加强钢芯，进行找路径。
