西安市凤城五路浪琴湾小区低压电缆故障测试仪使用报告

1. 测试地点、时间、参与人员

地点：西安市凤城五路浪琴湾小区
时间：2014年9月14日
参与人员:曹鑫、吕志龙
二、测试目的
确定电缆全长、路径，找到电缆故障点

测试仪器：KC-900三级多次脉冲电缆故障测试仪、DTY-2000地下电缆探测仪、HGD-15电缆故障测试高压一体化发生器、DDY-2000电缆故障定位仪等。

1. 测试过程

到达现场后，根据小区负责人员介绍，现场有两根电缆出现故障，一根为三相四线制铜芯有外铠低压电缆，用于小区锅楼房供电；另一根为三相四线制铜芯无外铠低压电缆，用于地下车库照明。如图所示：

把电缆两端与系统分离之后，500V的摇表对其进行故障相的判断，经判断发现配电室到锅楼房之间电缆的红相与绿相之间的绝缘阻值为0，其他之间的绝缘阻值都是百兆欧以上(相与相 相与地 相与铠)。
    然后用DZY-3000电缆故障测试仪测距主机进行测量：首先我们用红黑夹子分别夹在电缆的黄相和红相，测出大概94米的全长距离，然后再夹在两根故障相红相与绿相上测试出来的距离为68米。因此，初步判断故障点应在距配电室68米左右处。然后用DTY-2000地下电缆探测仪找路径，路径大概如图所示：

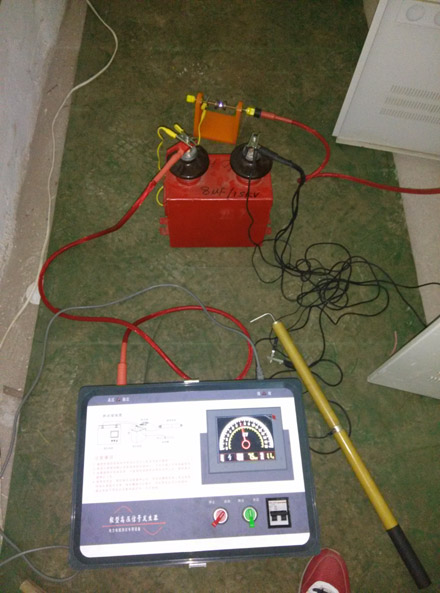

确定好路径之后，发现在路径上方有一点施工的痕迹，与测试距离基本吻合，我们将此处作为重点检测地方，随后在配电柜用15KV小高压加高压，当高压升到8KV时出现打火放电，然后我们就用DDY-3000在施工痕迹处听，果然听到打火放电声，只是声音很小，据当地工作人员介绍此处电缆埋深比较深，挖开之后确实是电缆故障点。
我们又用500V摇表对配电室到地下车库路段进行检测，发现黄相对地阻值为0，其他之间的绝缘阻值都是百兆欧以上(相与相 相与地 )。
     然后用DZY-3000测距主机进行测量，用红夹子接红相，黑夹子接绿相，测得电缆全长142米，再用红夹子接黄相，黑夹子接地，测得故障距离96米，随后用DTY-2000找路径，路径大概如图所示：

三级多次脉冲电缆故障测试仪采样波形

测出电缆铺设路径后，在配电柜用15KV电缆故障测试高压一体化发生器小高压加高压，当高压升到8KV时出现打火放电，然后我们就用DDY-3000，在大概124米的一棵树地下听到明显的打火放电声音，挖开后发现故障点1。

锯开电缆后，我们用500V摇表对两段电缆再次检测，发现故障点到配电室这段电缆，零线对地阻值为零，其他之间的绝缘阻值都是百兆欧以上(相与相 相与地 )。故障点到地下车库这段电缆，绿线对地阻值为零，其他之间的绝缘阻值都是百兆欧以上(相与相 相与地 )。据当地工作人员介绍故障点1距地下车库这段电缆在路面的距离只有5米左右，因此我们用高压连接线将锯断的绿相重新连接，直接在配电室加高压，加到9KV，用电缆故障定位仪听到声音很小的连续打火放电声音，放电完成后将球间隙大了两毫米左右重新开始升压后，听到的打火放电声依然如此，然后我们就用DDY-3000电缆故障定位仪很快就在一个井盖旁边听到明显的打火放电声。挖开后没有看见电缆故障点，随后在电缆上撒了些干土，又在配电室加压放电打火，在挖开的电缆处听到很小的拉弧声音，再通过观察干土的震动，最后发现故障点2。
